酒店版话务台配置手册
一、配置网关

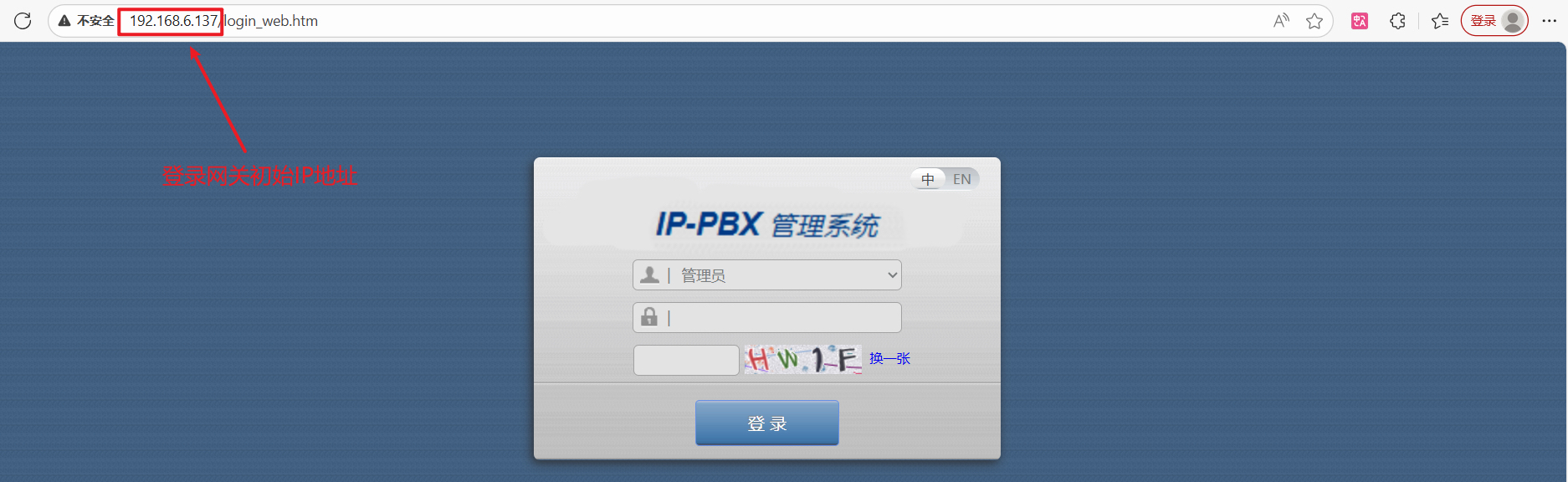

1、登录网关
网关接通电源，连接好网络，获取网关初始IP地址，登录网关
登录默认密码是：admin
举例如下图所示：
2、基本设置---网络
连接方式下拉选择“固定IP地址”，IP地址填写网关IP地址；
例如：172.16.65.240，下面的字段要与网关字段相同，然后点击“保存”

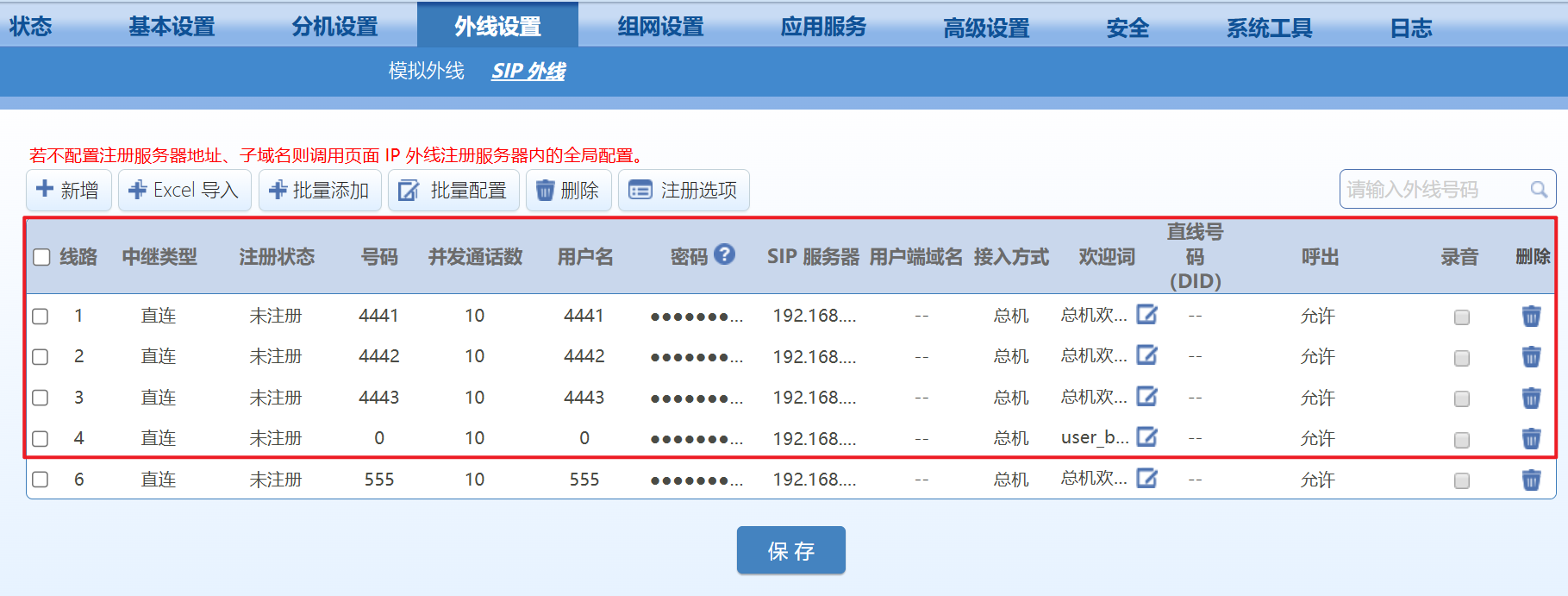

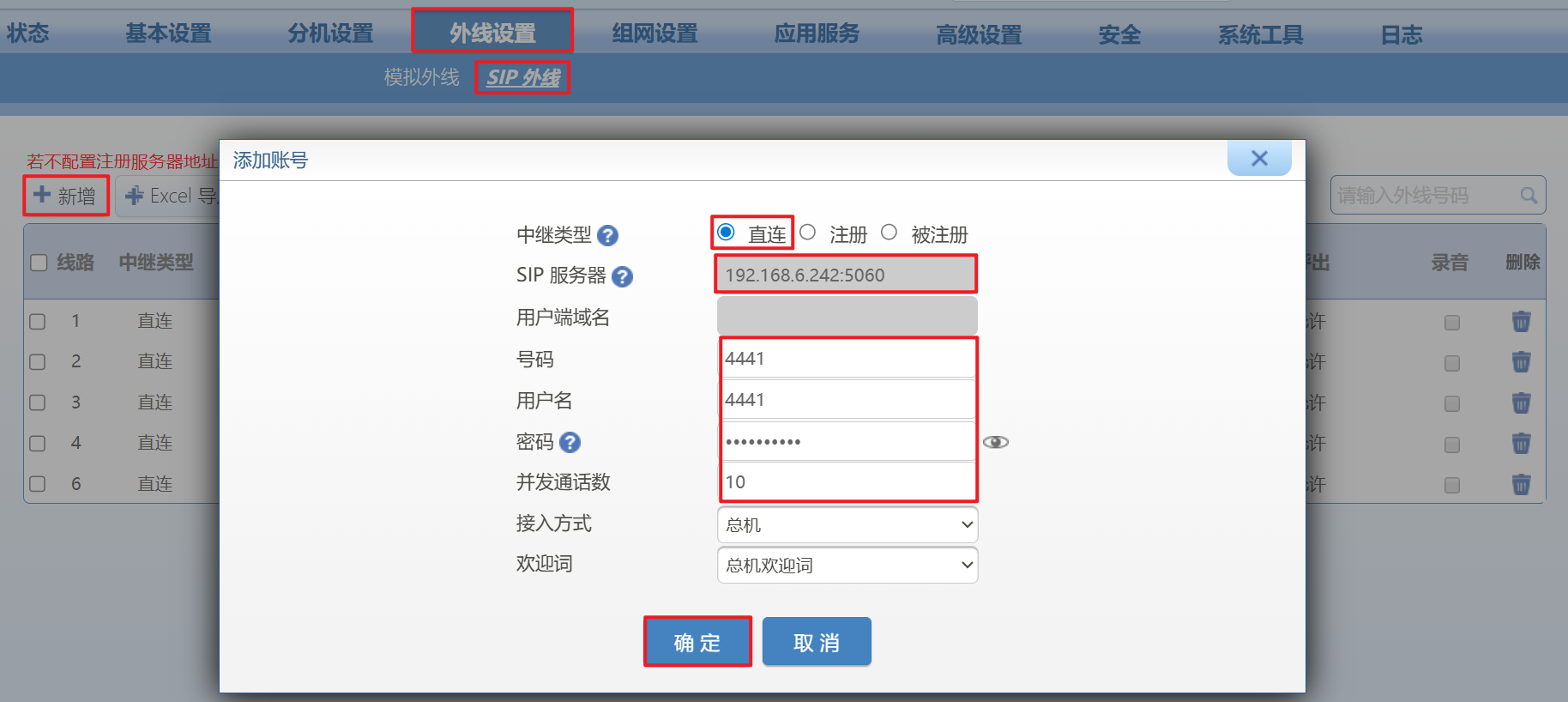

3、外线设置---SIP外线
举例：
中继类型：直连；
SIP服务器是潮流的IP地址，如：192.168.6.39
号码：4441，用户名：4441，
并发通道数为10（可以自己设置），密码：自己常用密码即可
确定保存
参考4441，再“新增”一条号码为“4442”、“4443”和“0”的SIP线路，并发通道数：10
4440用于叫醒、4441用于房态迷你吧，4442用于语音信箱，0用于话务台
（并发通道数根据需求设置即可）
如下图所示：

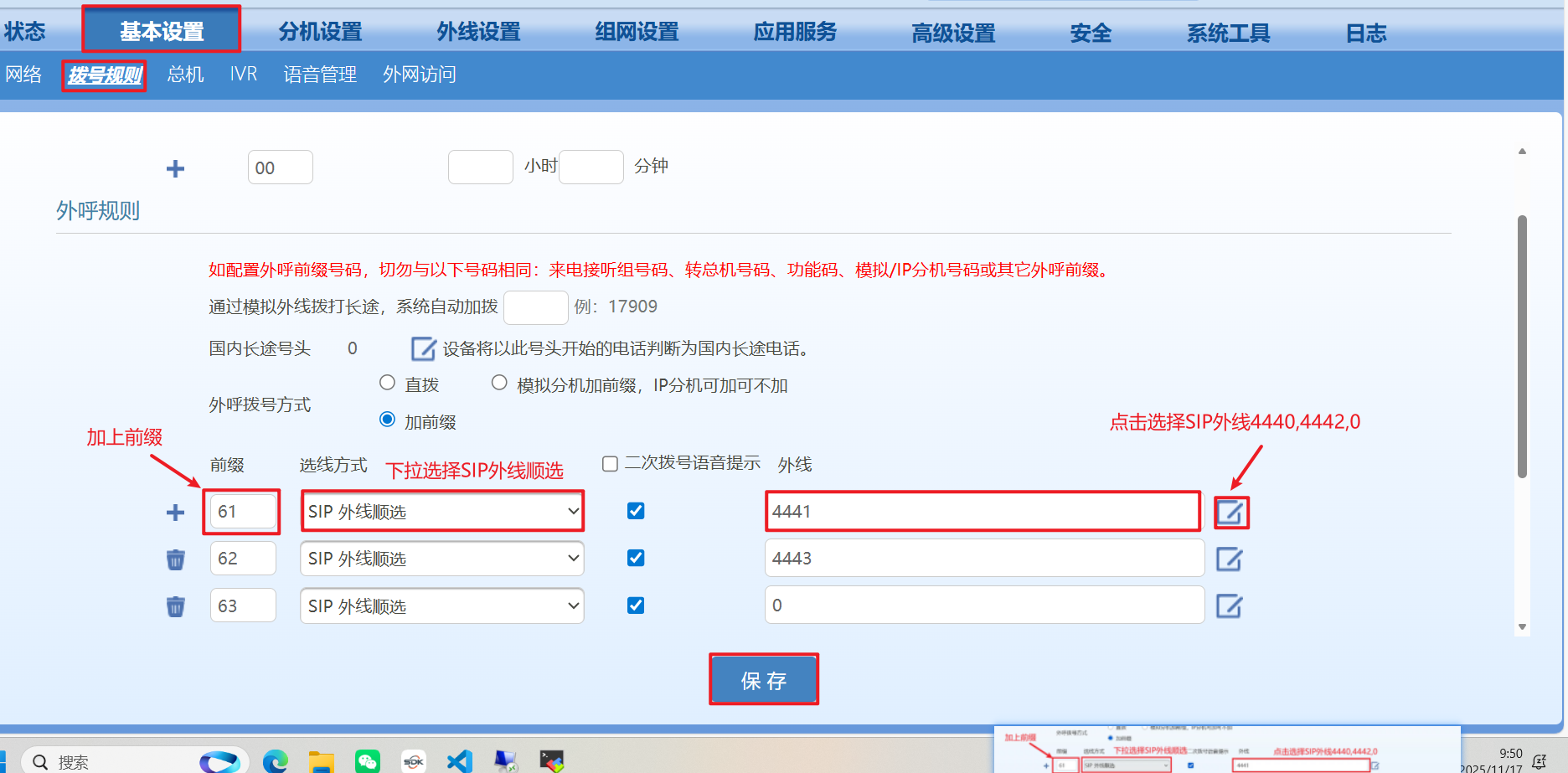

4、基本设置---拨号规则
外呼规则：
下拉选择：“SIP外线顺选”，然后在右边勾选SIP外线线路5550，设置好保存数据

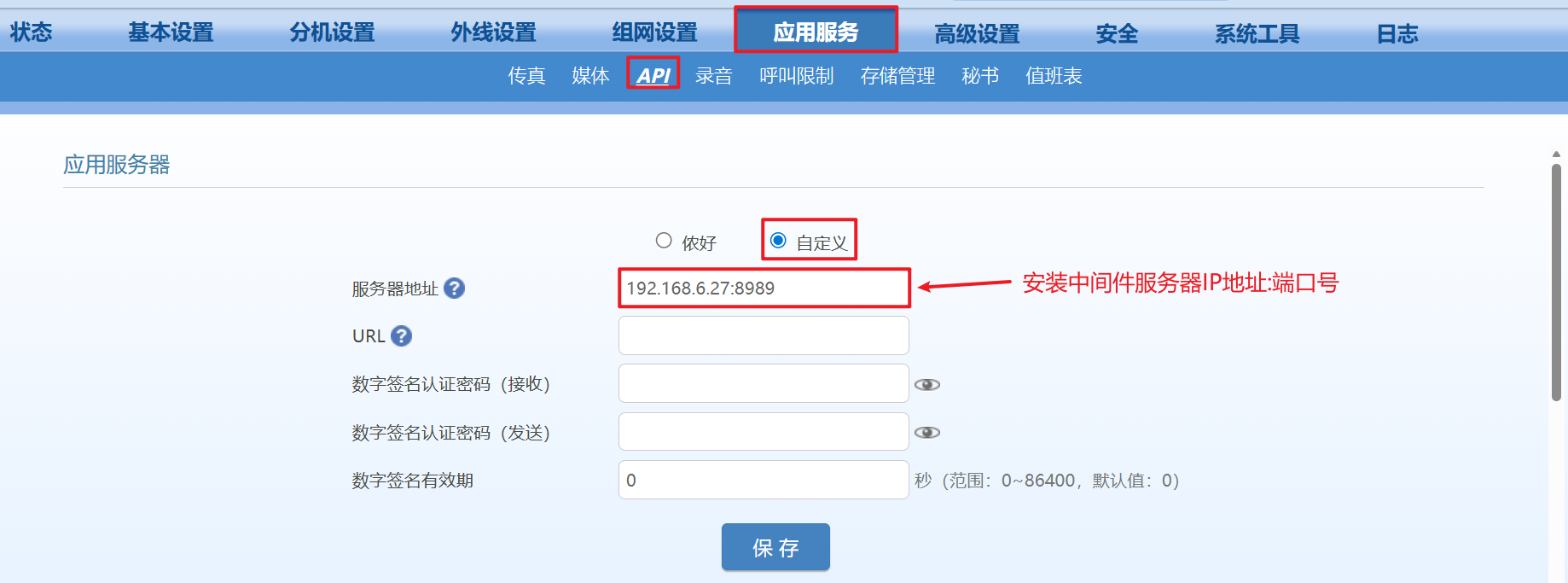

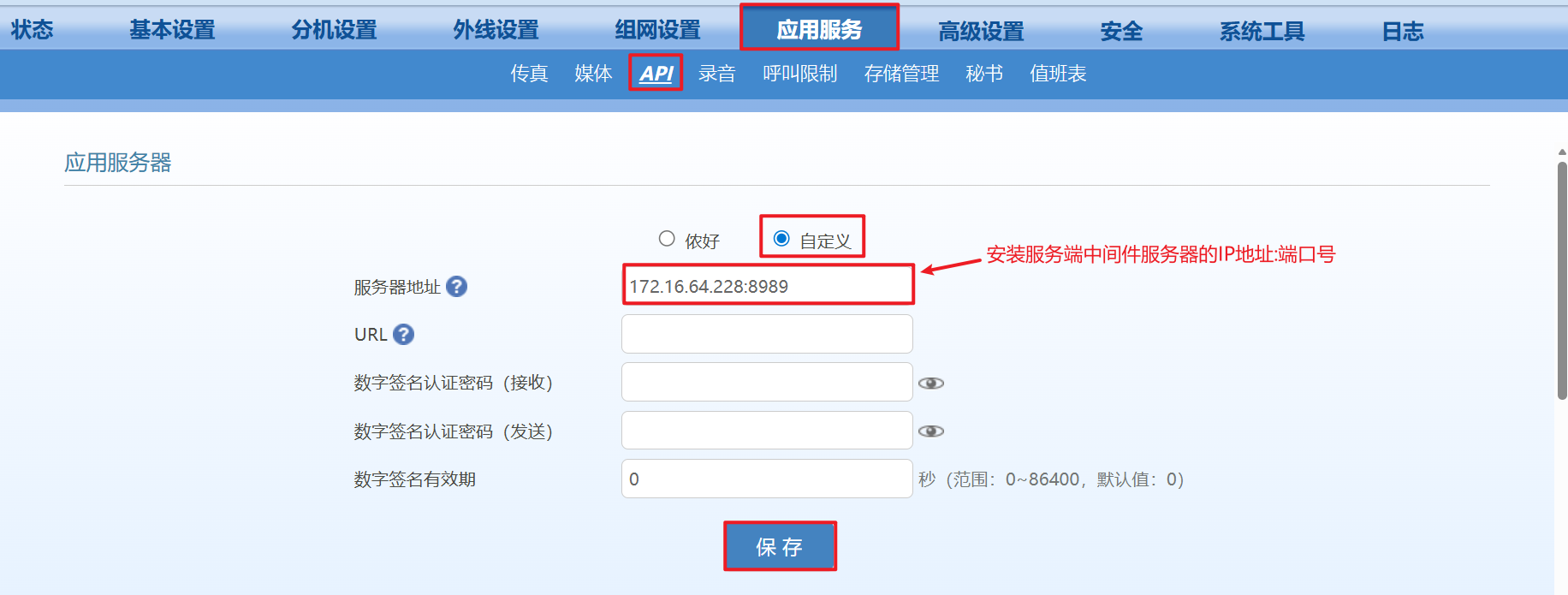

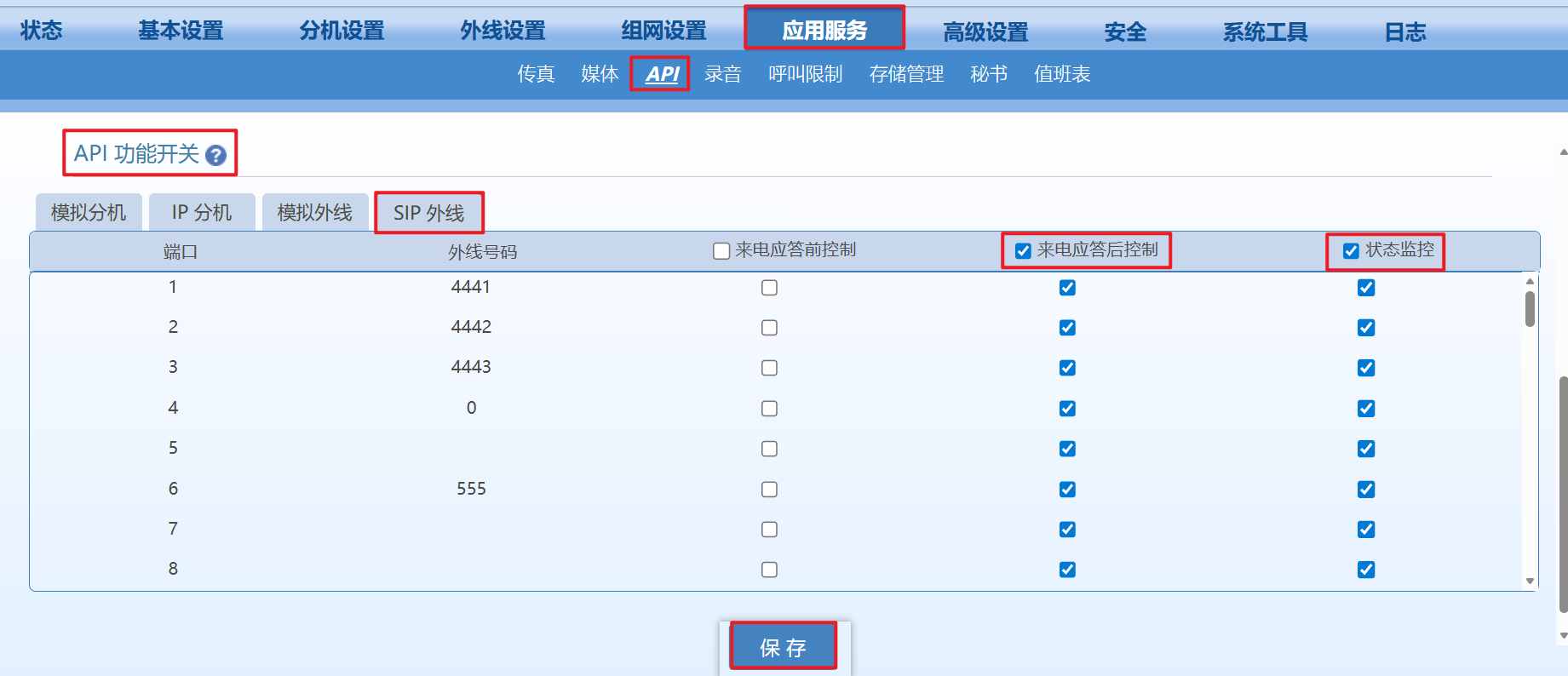

5、应用服务---API
服务器地址是安装中间件服务器IP地址加端口号8989
如：172.16.64.228:8989
设置下面的API功能开关
点击下面的SIP外线，把来电应答后控制和状态监控都选上，然后保存

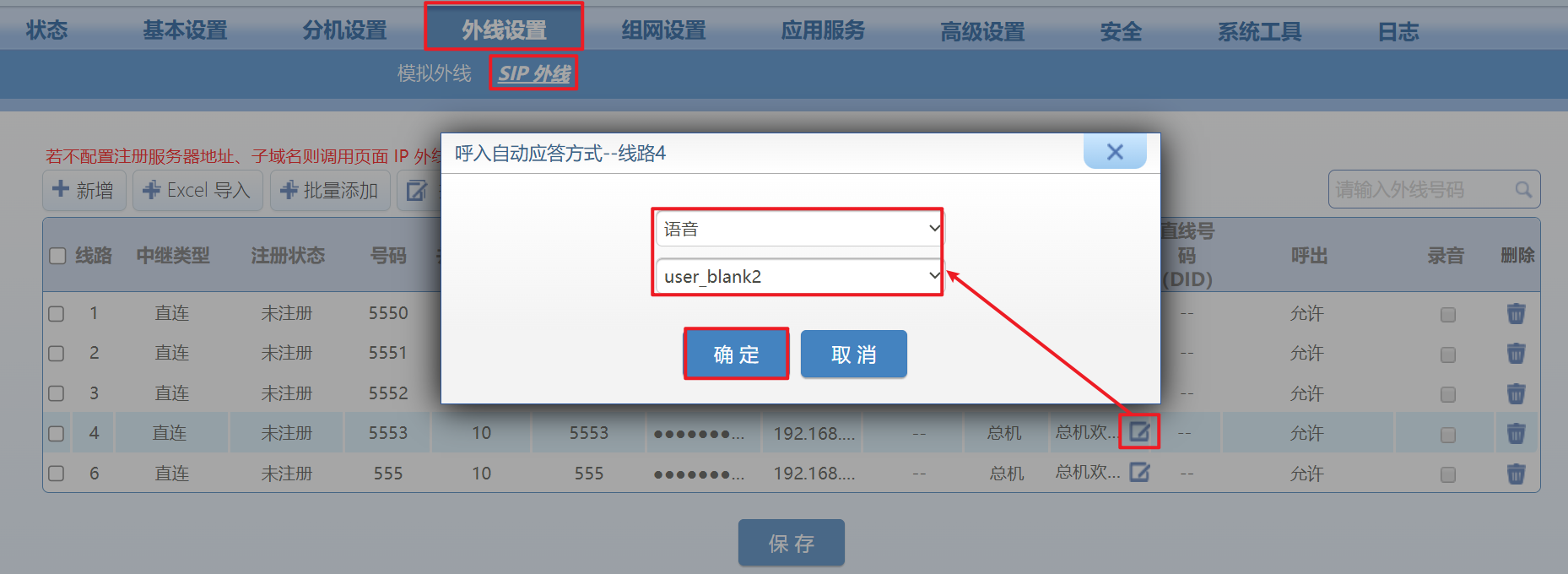

6、基本设置---语音管理
有话务台功能时，上传录音提示文件（防止拨打接入码打入话务台，无法呼入），选择上传欢迎词，把录好的文件放在C盘根目录下，点击上传，文件上传成功即可（提示：文件大小最好不要超过2M）上传uaer_blank和uaer_blank2，点击下方链接即可下载语音文件
• user_blank.wav
• user_blank2.wav

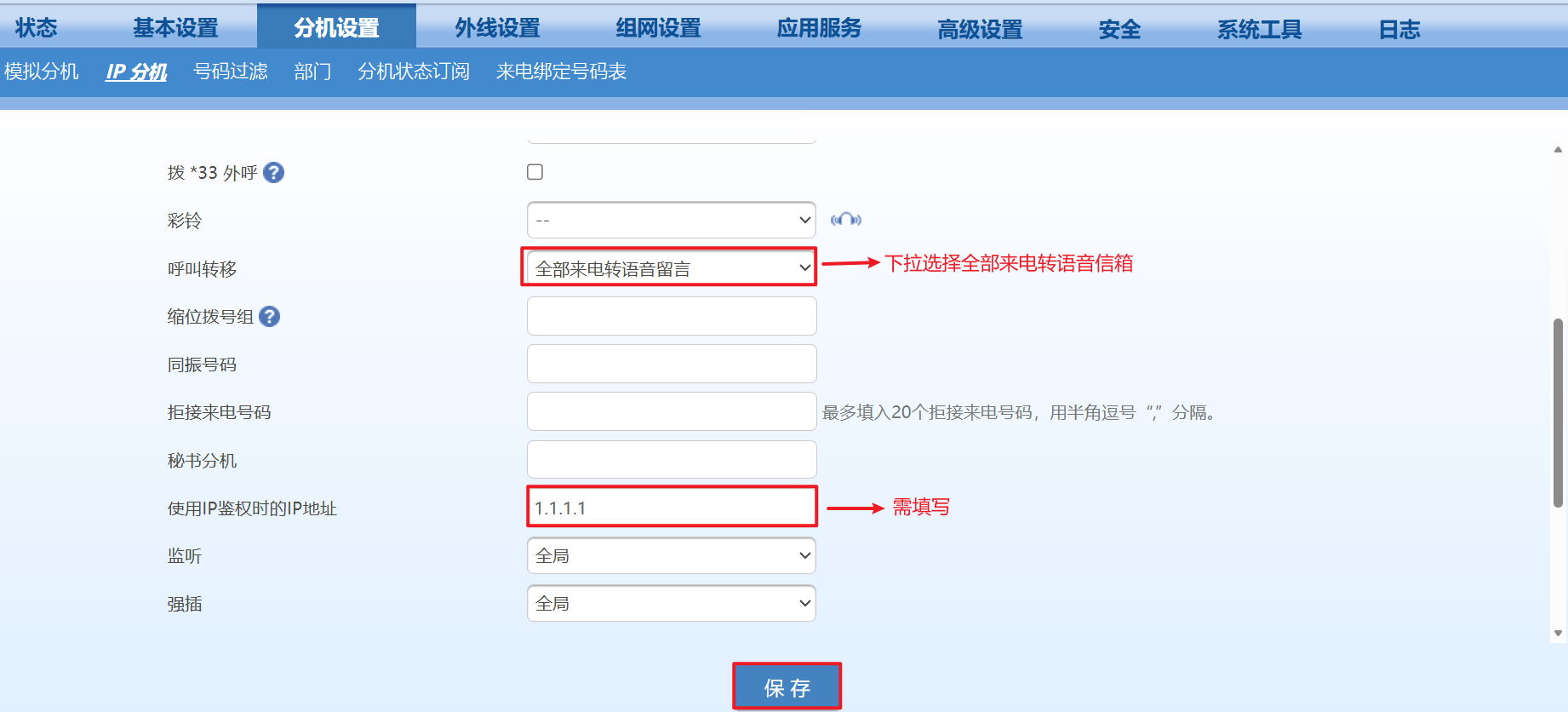

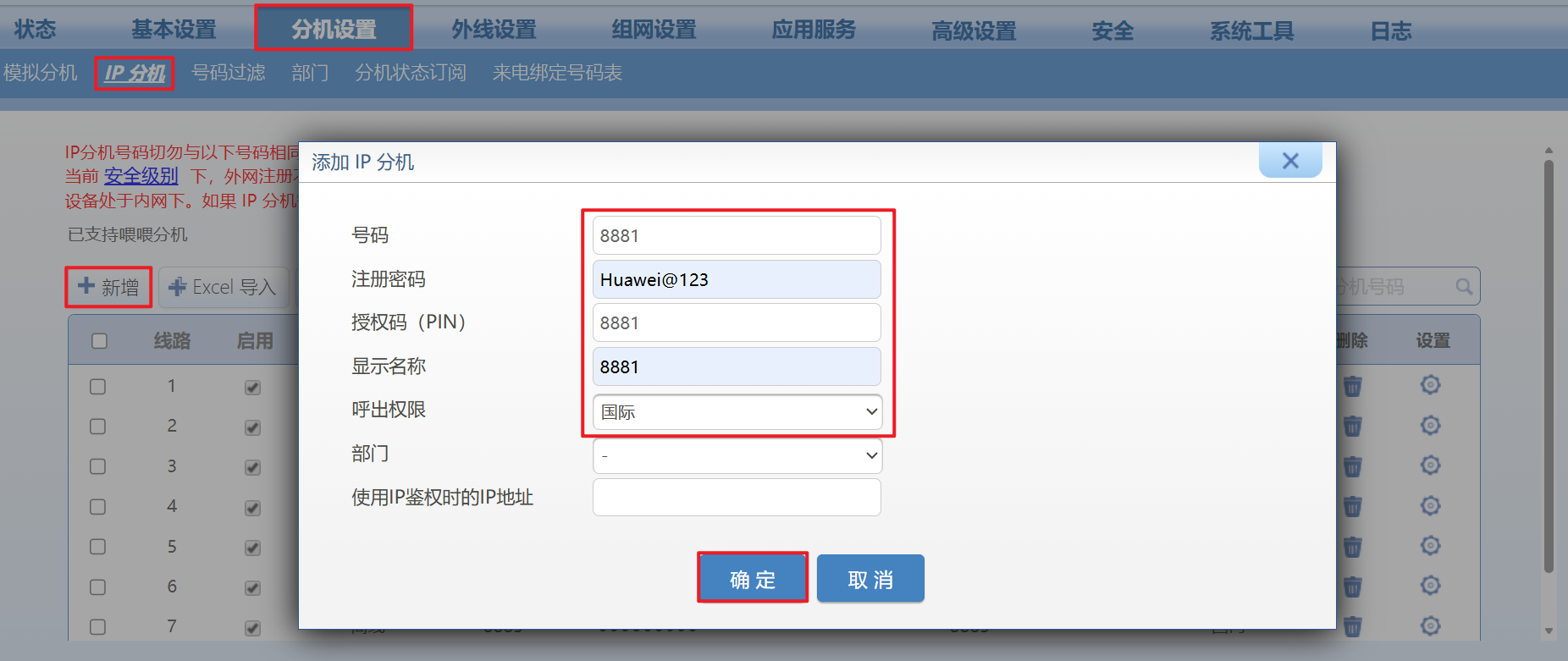

7、分机设置---IP分机
新建一个IP分机的号码修改为：8881
（8881在网关上配置好后，同时也要在话机上进行注册）

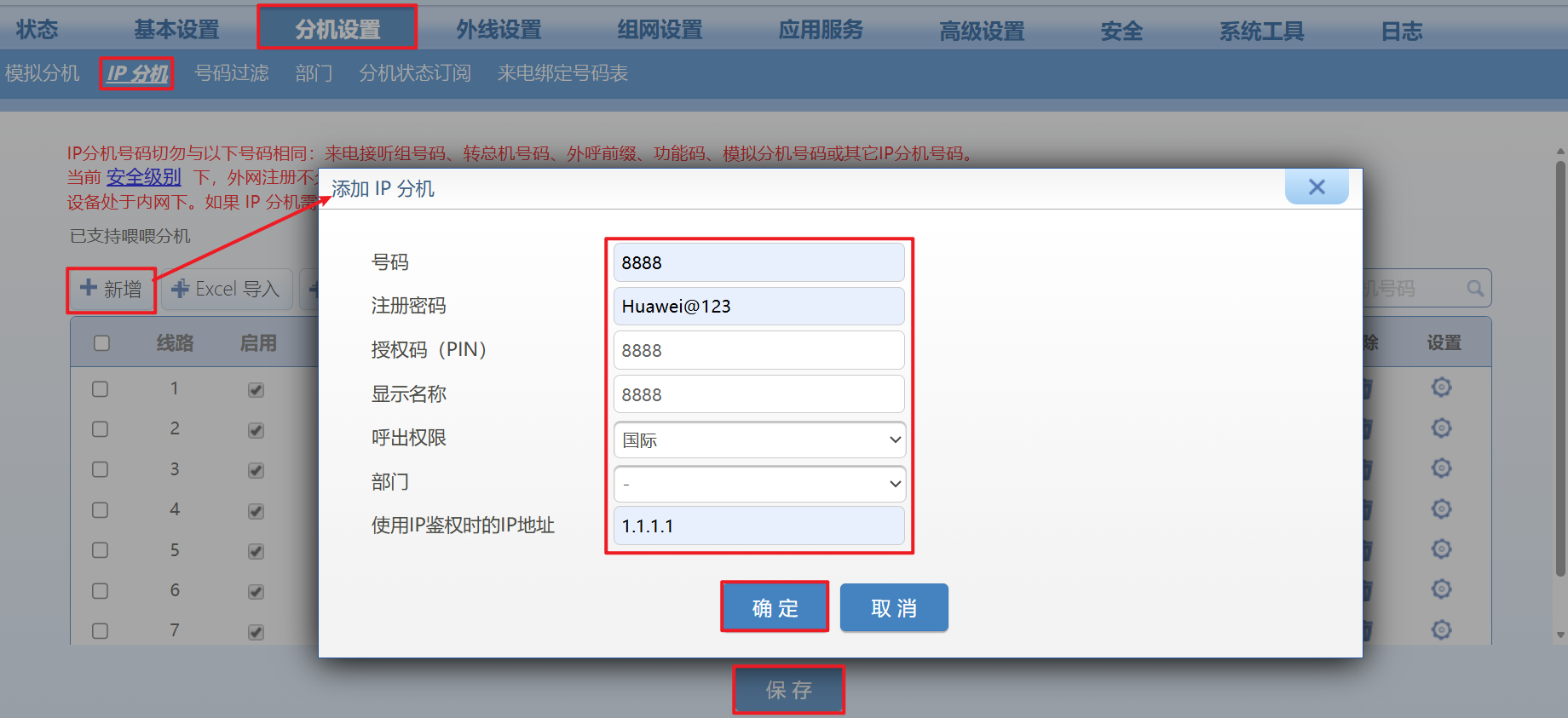

按照创建8881IP分机的步骤重新创建一个话务台号码8888
使用IP鉴权时的IP地址修改为：1.1.1.1（目的是使该分机号永久在线）
设置后当潮流上的分机号码无人接听或忙线时即会转移至此语音信箱
再点击“设置”，按下图修改

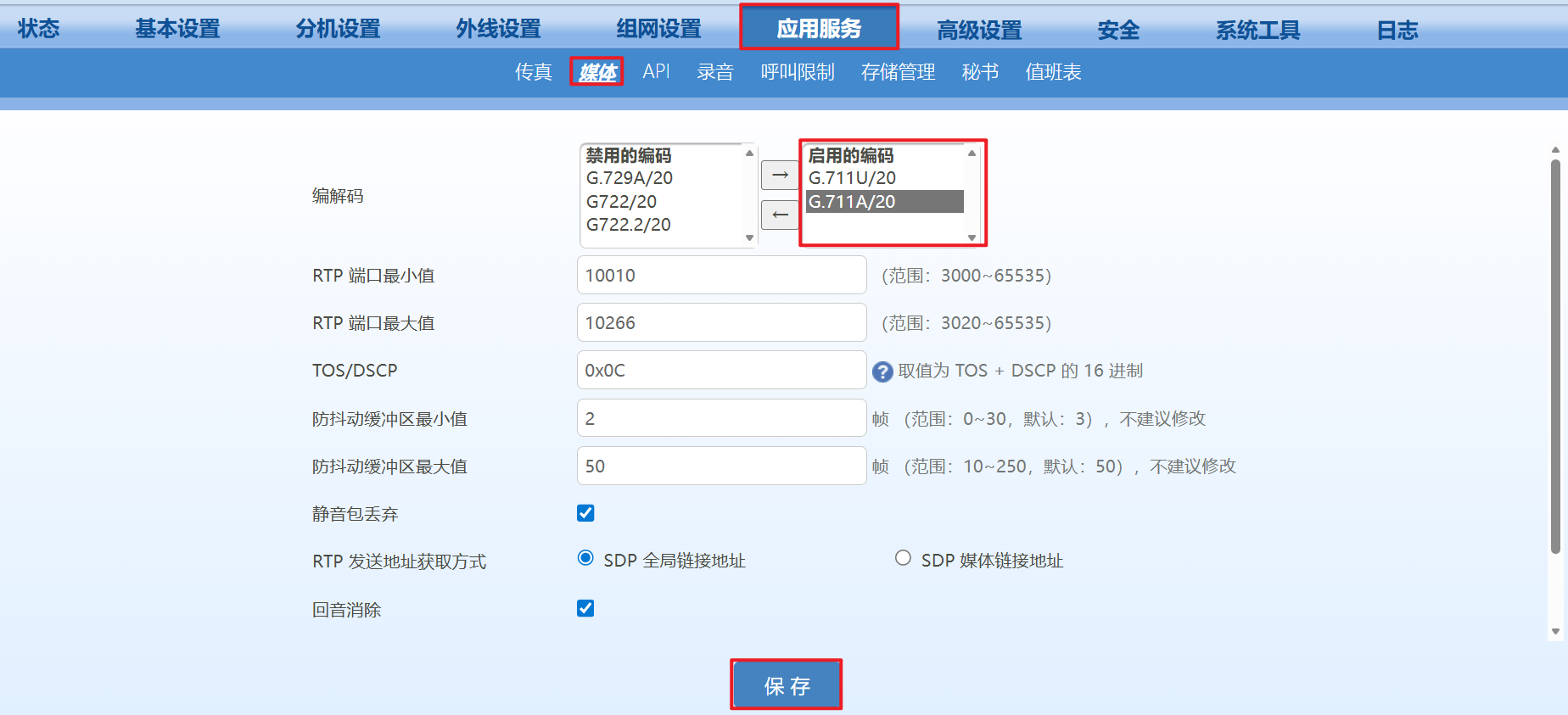

8、应用服务---媒体（语音信箱）
编解码修改为：G.711U/20,G.711A/20（使留言声音更清晰）

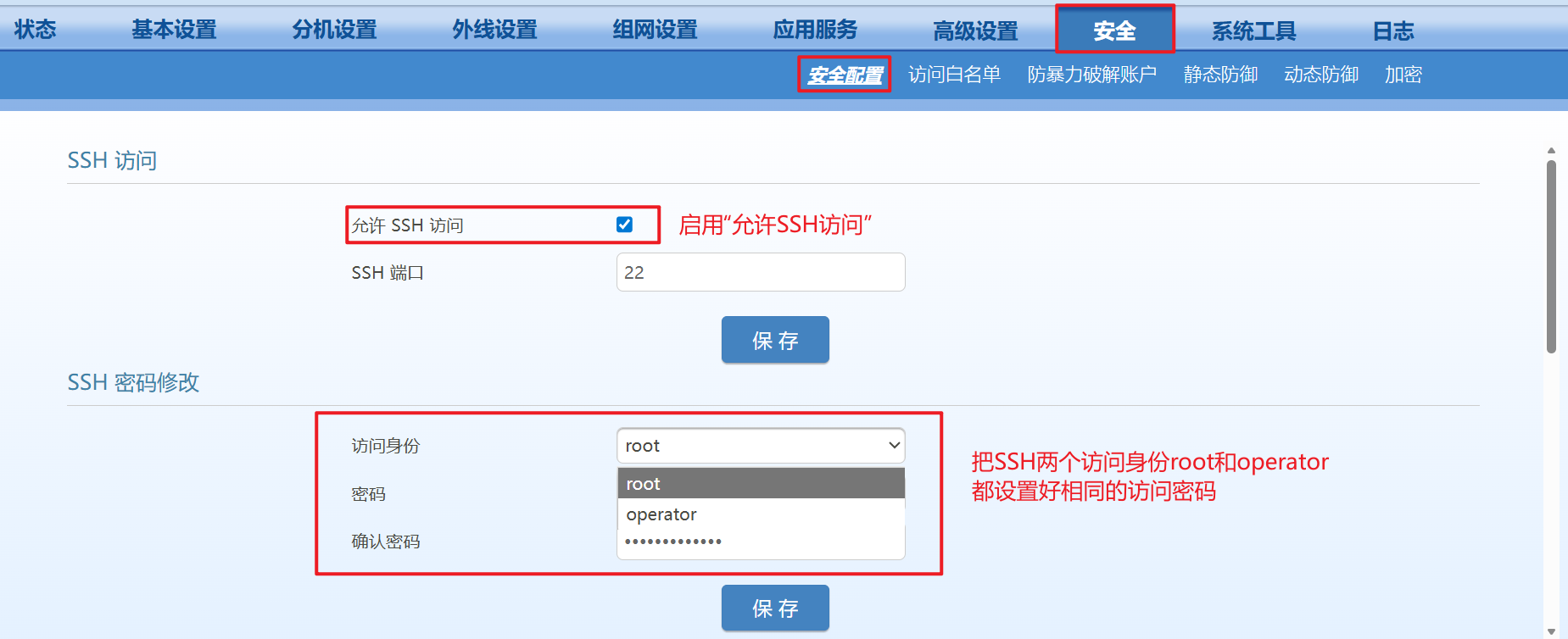

9、安全---安全配置
勾选启用“允许SSH访问”
并把SSH两个访问身份root和operator都设置好访问密码（两个访问身份密码最好一致）
举例如下图所示：
二、配置潮流UCM PBX

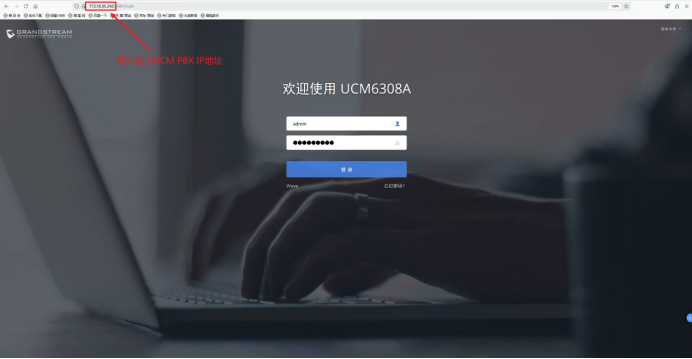

1、登录潮流PBX
在浏览器中输入潮流UCM PBX地址，进入潮流PBX登录页面，输入用户名密码登录

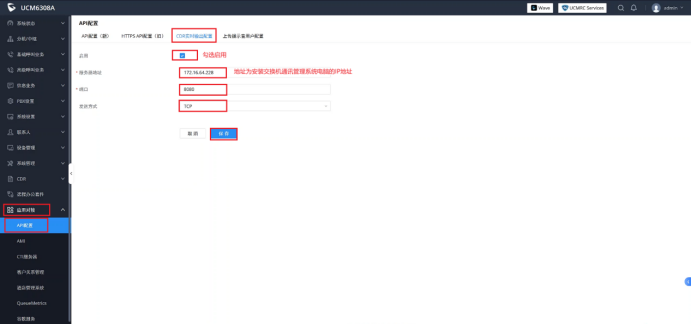

2、CDR实时输出配置
找到应用对接---API配置---CDR实时输出配置
勾选启用
服务器地址：服务器地址为安装交换机通讯管理系统电脑的IP地址
端口：8080
发送方式：TCP
注：端口号和发送方式要与管理端中CDR的配置相同（管理端详细配置见下方“交换机通讯管理配置”）

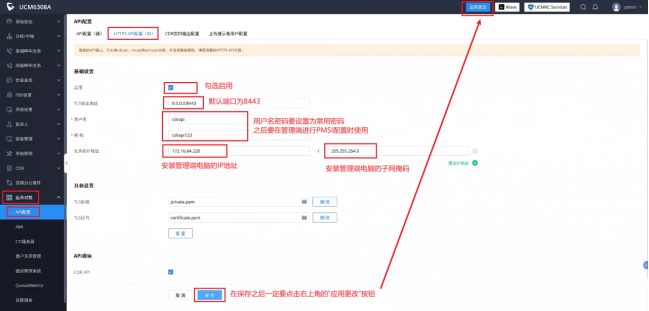

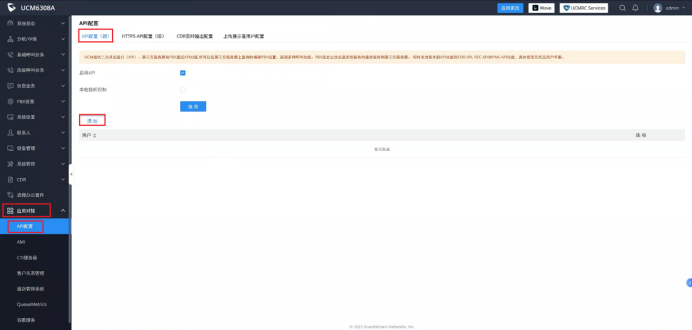

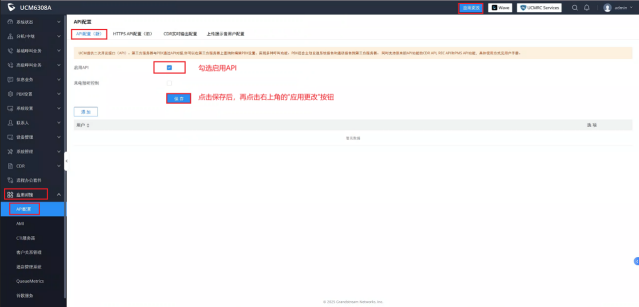

3、AIP接口配置
应用设置---API配置---API配置(新)
勾选启用
点击保存后，再点击右上角的“应用更改”按钮

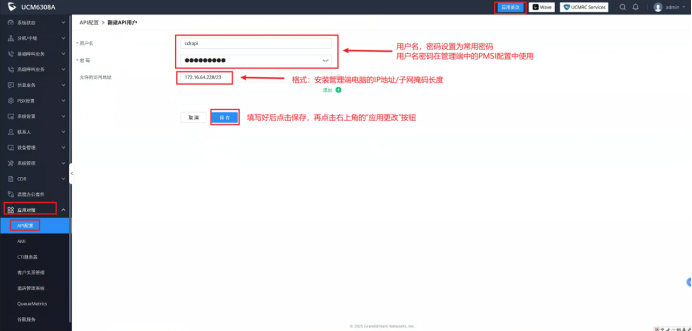

应用设置---API配置---API配置(新)---添加，添加API用户
用户名，密码设置为常用密码，用户名密码在管理端中的PMSI配置中使用
允许的IP地址：安装管理端电脑的IP地址/安管理端电脑的子网掩码长度
点击保存后，再点击右上角的“应用更改”按钮

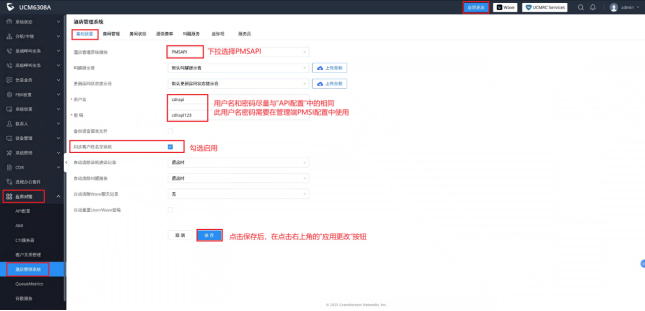

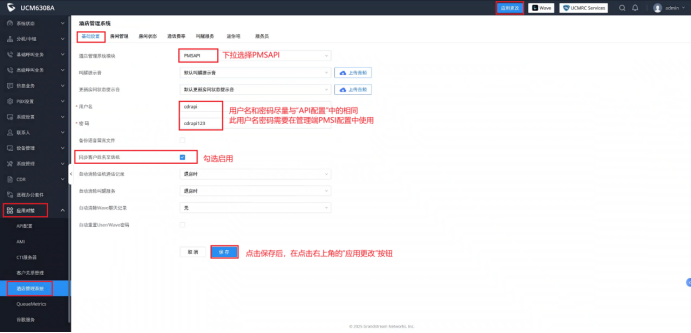

4、酒店管理系统参数配置
应用对接---酒店管理系统---基础设置
酒店管理系统模块：PMSAPI
用户名密码尽量设置与“API配置”中的相同，此用户名密码需要在管理端PMSI中使用
同步客户姓名至话机：勾选启用
点击保存后，再点击右上角的“应用更改”按钮

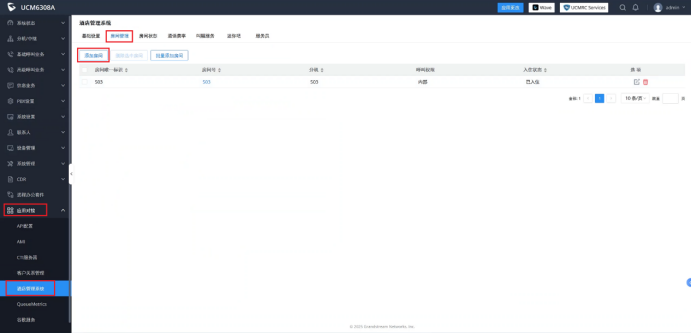

应用对接---酒店管理系统---房间管理---添加房间

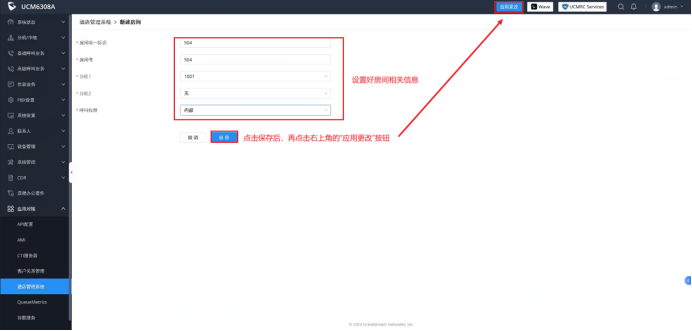

添加房间，填写好房间相关参数，点击保存后再点击右上角的“应用更改”按钮
5、添加中继

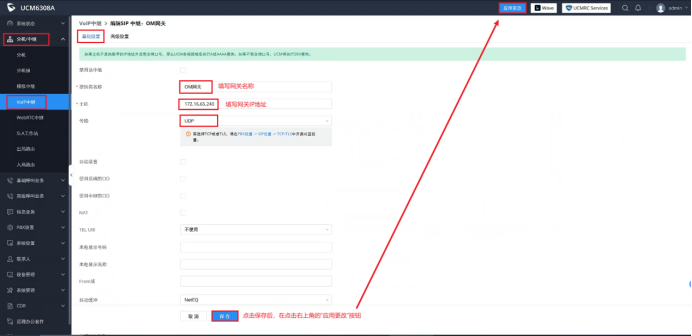

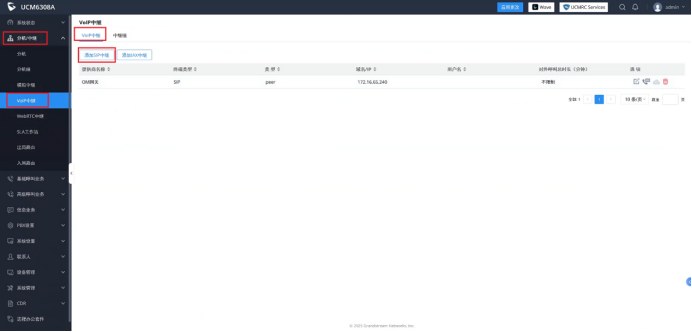

（1）分机/中继---VoIP中继---VoIP中继---添加SIP中继
提供商名称：填写网关名称
主机：填写网关IP地址
点击保存按钮后，在点击右上角的“应用更改”按钮

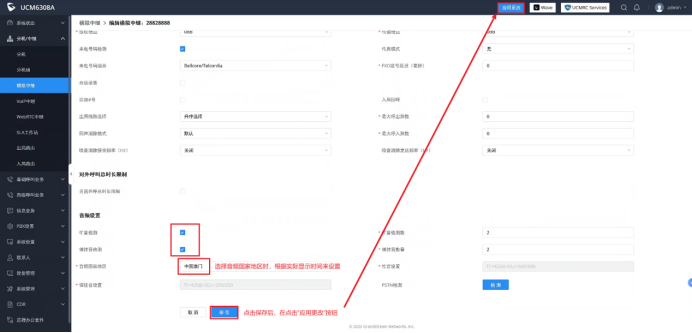

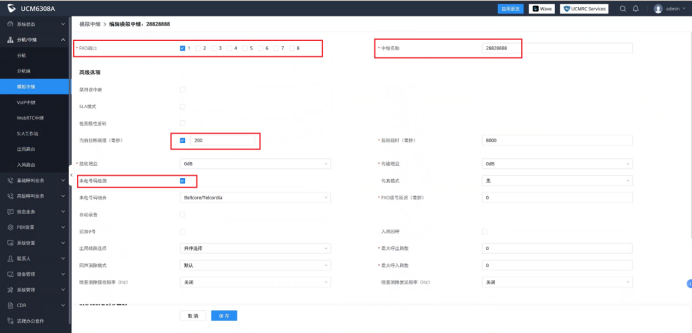

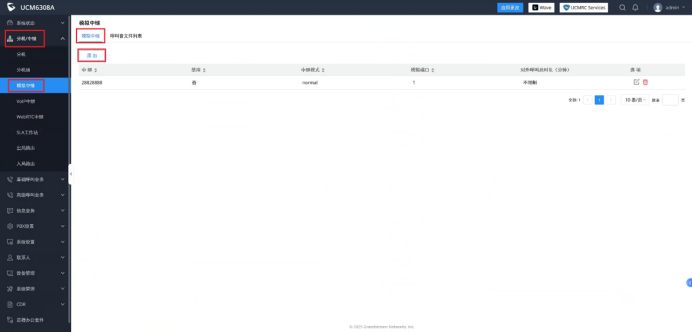

（2）模拟中继
添加模拟中继，选择分机/中继---模拟中继---模拟中继---添加
按照如下图所示进行配置，配置好后，点击保存按钮，在点击“应用更改”按钮即可

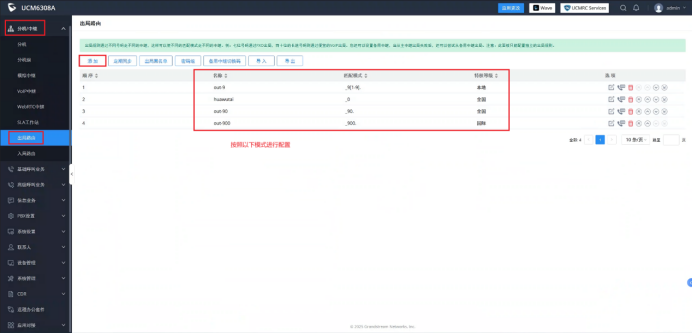

6、路由配置

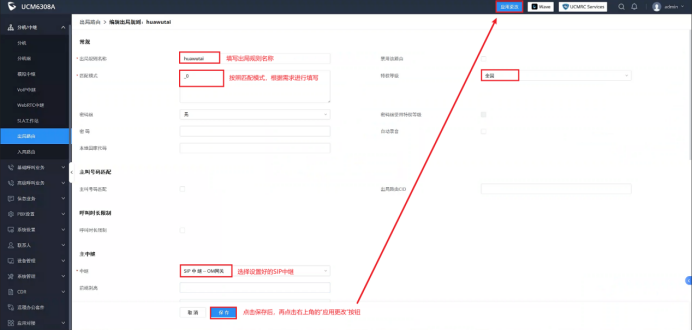

（1）出局路由
在分机/中继---出局路由---添加中，添加相关出局路由
下面以添加话务台出局路由为例：

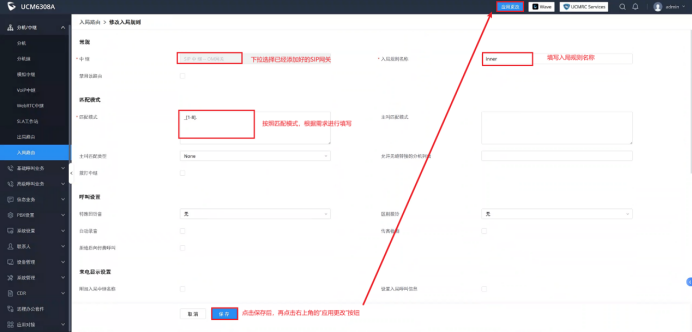

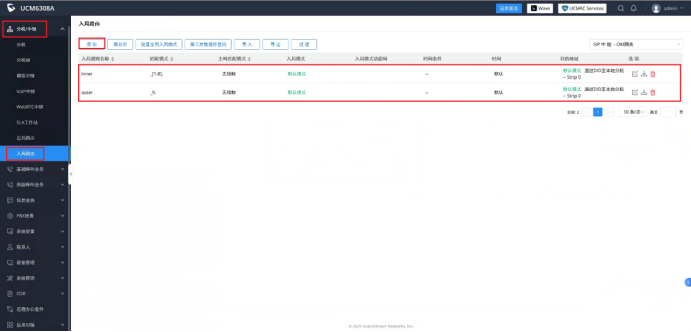

（2）入局路由
在分机/中继---入局路由---添加中，添加相关入局路由
三、配置交换机通讯管理系统
打开“中间件基础管理系统”所安装的“BillCommon”，并对其进行设置

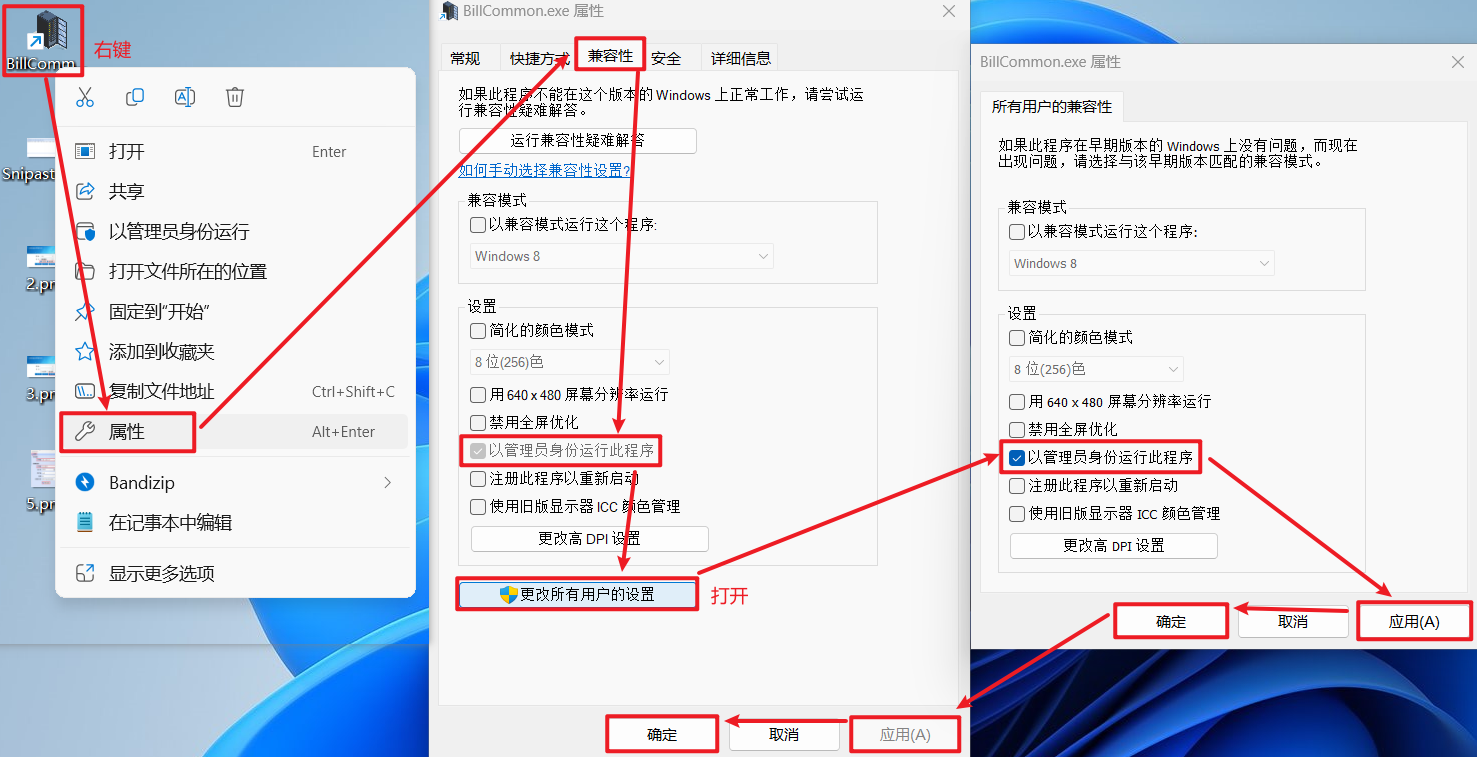

注意：在打开之前，右键单机“BillCommon”选择“属性”---“兼容性”---勾选“以管理员身份运行”，操作如下图：

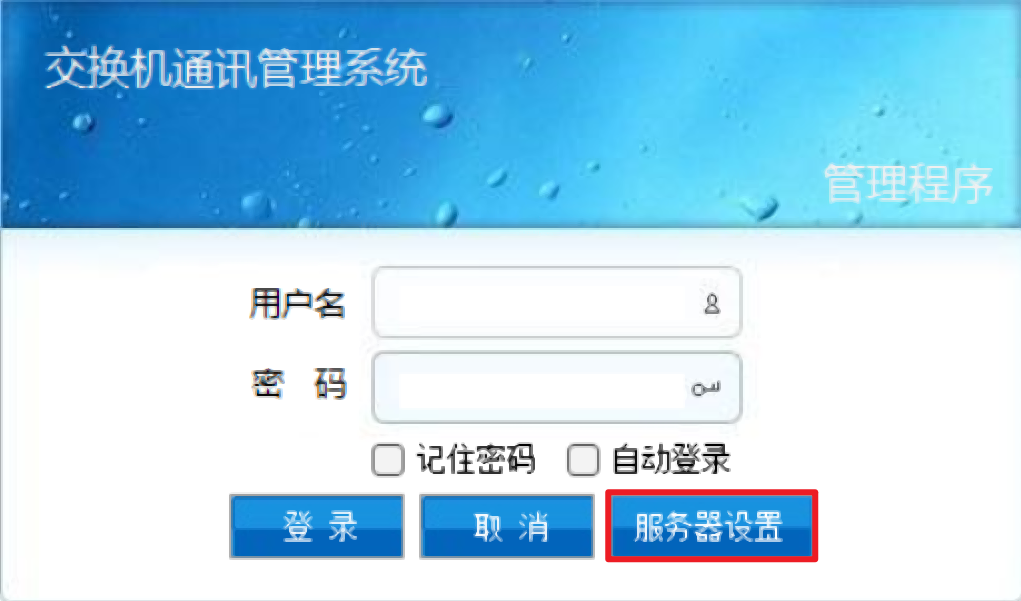

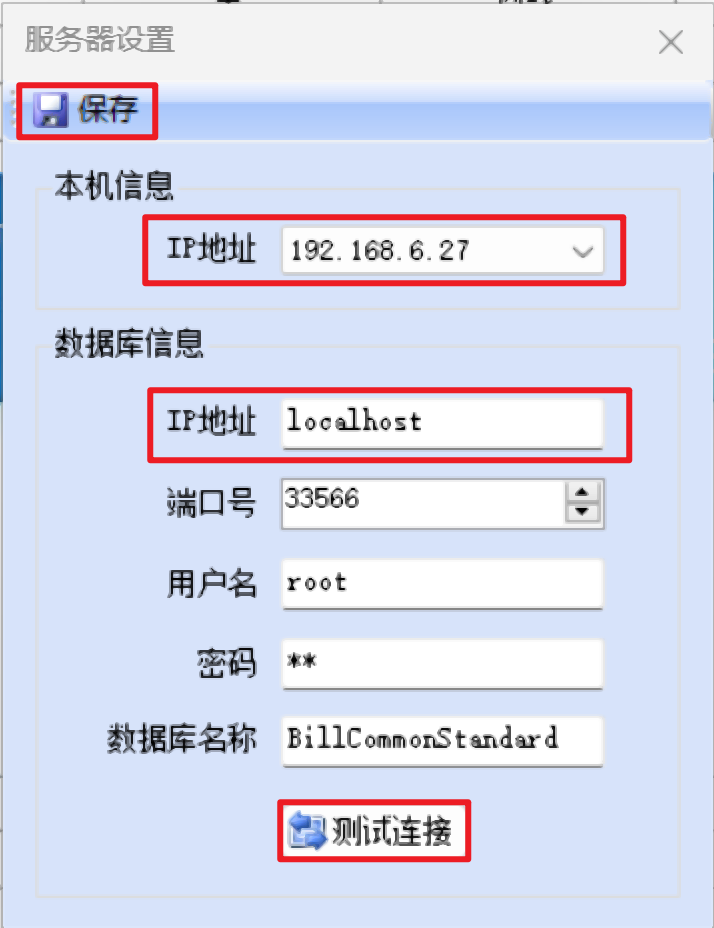

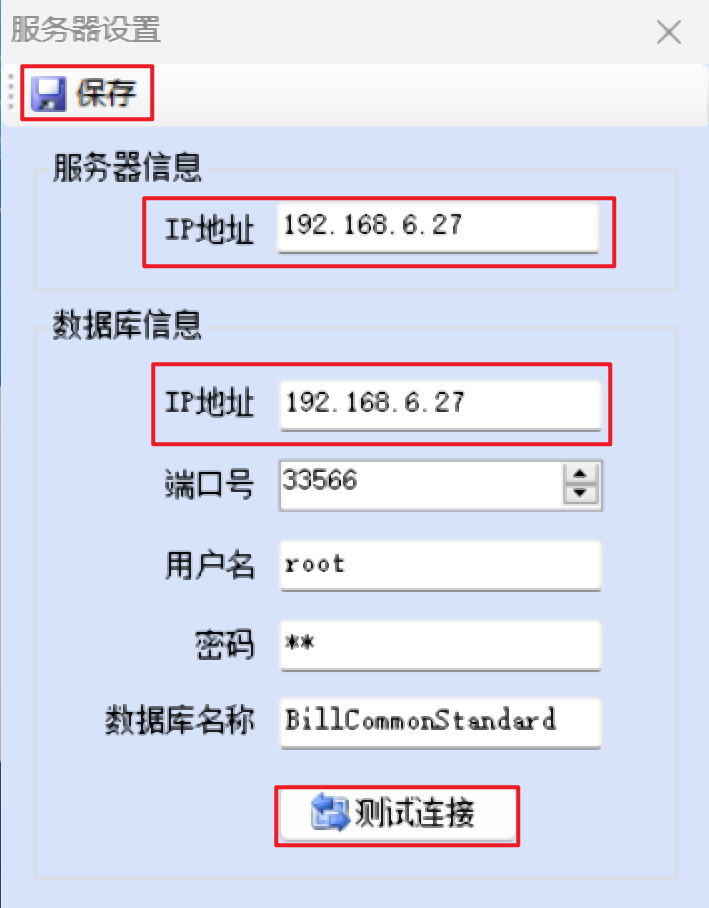

1、服务器设置
本机信息-IP地址，例如：172.16.64.228（是安装软件的服务器IP地址）
注：此IP地址要与IPPBX地址互联互通
数据库信息-IP地址：localhost，测试连接---成功---保存

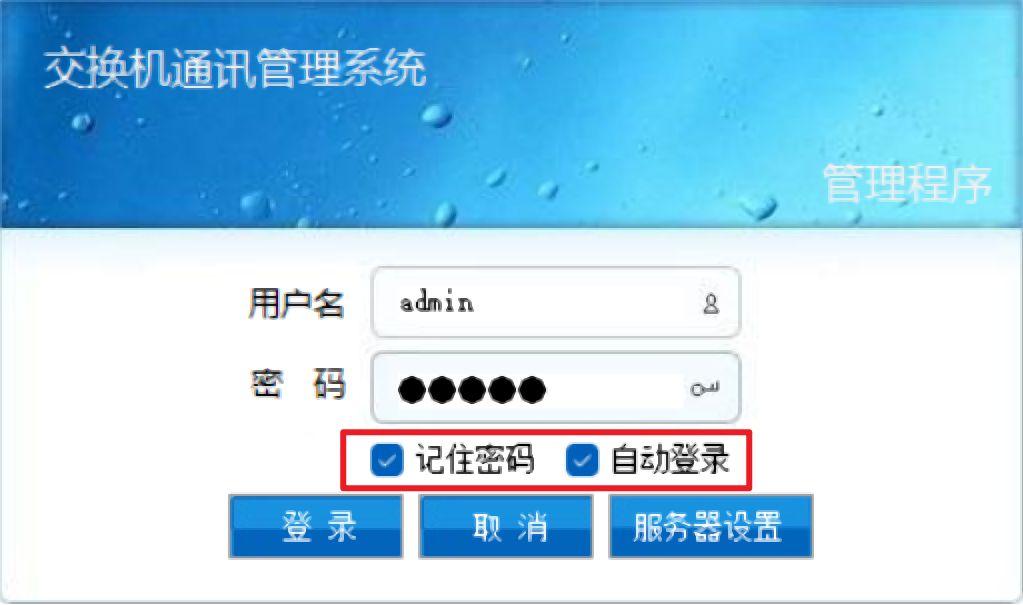

2、配置登录页面
（1）用户名：admin，密码：88888
选上记住密码和自动登录，点击登录

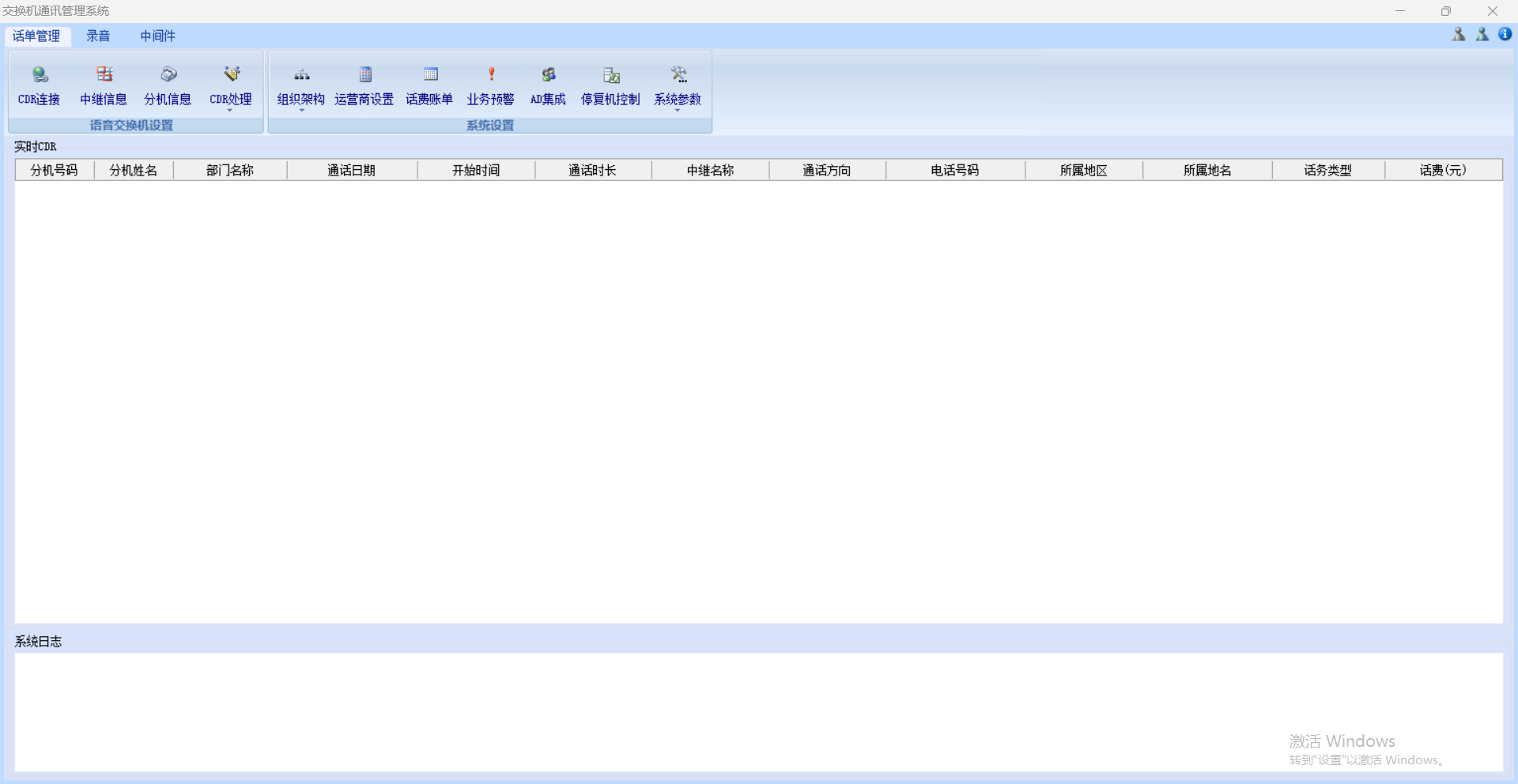

（2）下图为管理端首页面
3、系统设置

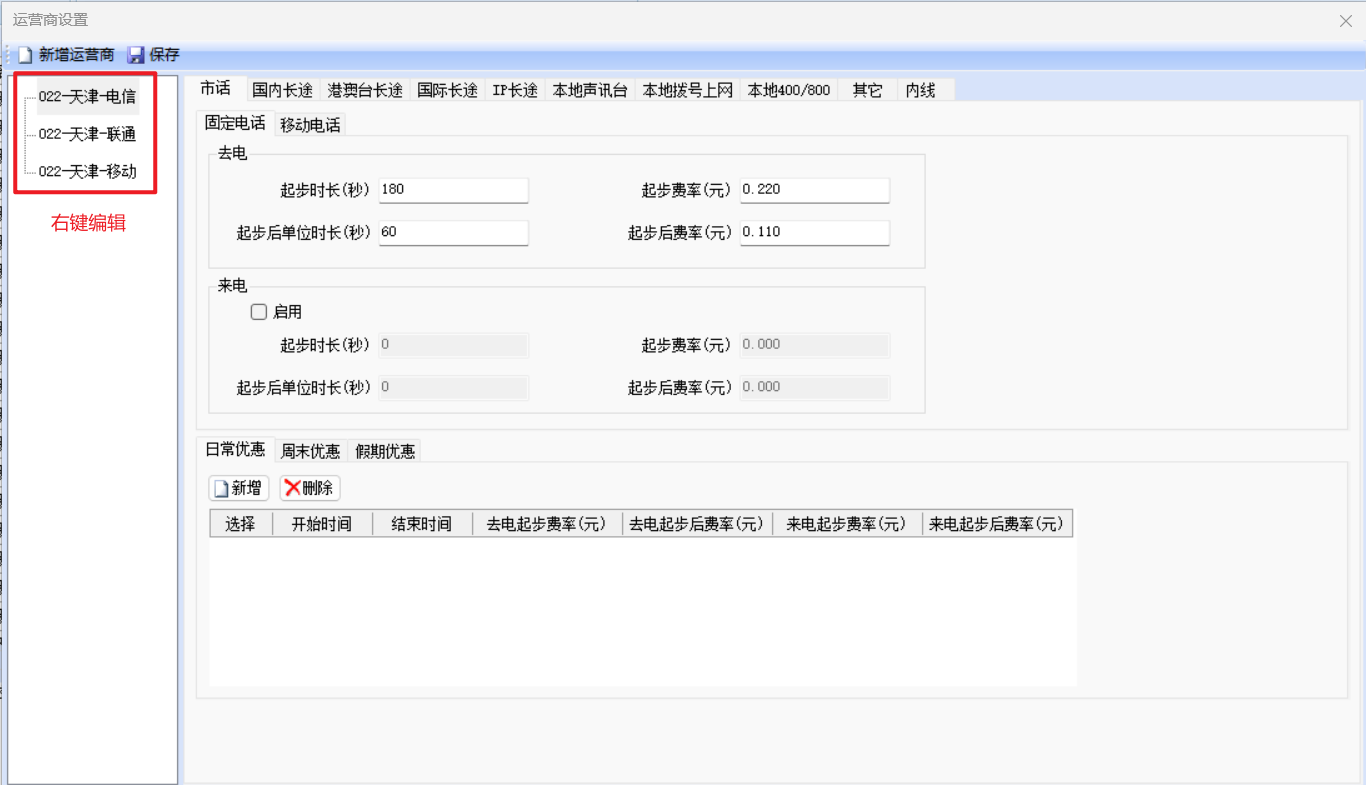

（1）资费参数
运营商设置，默认区号是北京，可以右键修改，下拉列表选择区号或手动输入。例如：

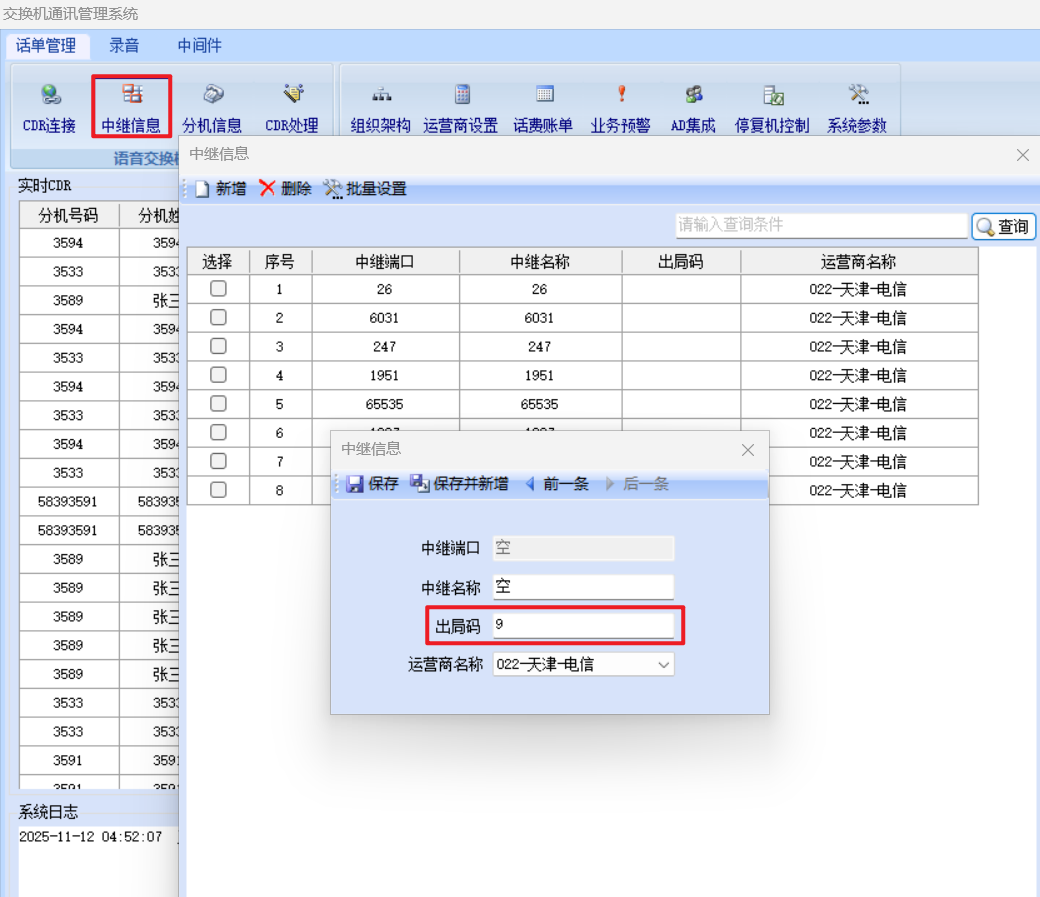

（2）出局码设置
点击中继信息，程序默认是9，需要修改，点击出局码修改，然后保存即可

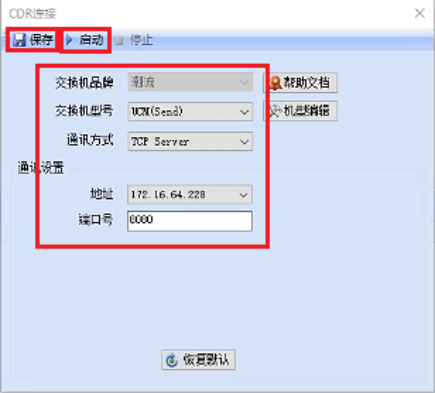

4、CDR连接
交换机品牌：潮流
交换机型号：UCM(Send)
通讯方式：TCP Server
通讯设置：
地址：选择安装交换机通讯管理系统的电脑IP地址
端口号：8080
填写完毕后点击保存，启动
注：通讯方式以及端口号要与上面配置潮流PBX---CDR实时输出配置中的相关参数一致

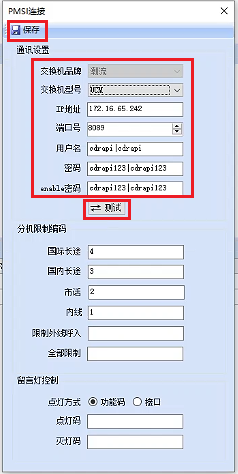

5、PMSI连接设置
按照下图填写pbx信息
交换机品牌：潮流
交换机型号：UCM
IP地址：填写潮流PBX IP地址
端口号：8089（默认）
用户名：cdrapi|cdrapi
用户名固定格式为：API配置用户名|酒店管理系统用户名(二者尽可能相同)
密码：cdrapi123|cdrapi123
密码固定格式为：API配置密码|酒店管理系统密码(二者尽可能相同)
enable密码：cdrapi123|cdrapi123
enable密码固定格式为：API配置密码|酒店管理系统密码(二者尽可能相同)
API用户名密码
酒店管理系统用户名密码
填写好PMSI信息后，点击测试，显示“测试成功”后，点击保存即可
注：若以上信息PMSI已经自动填写完成，请务必点击保存按钮

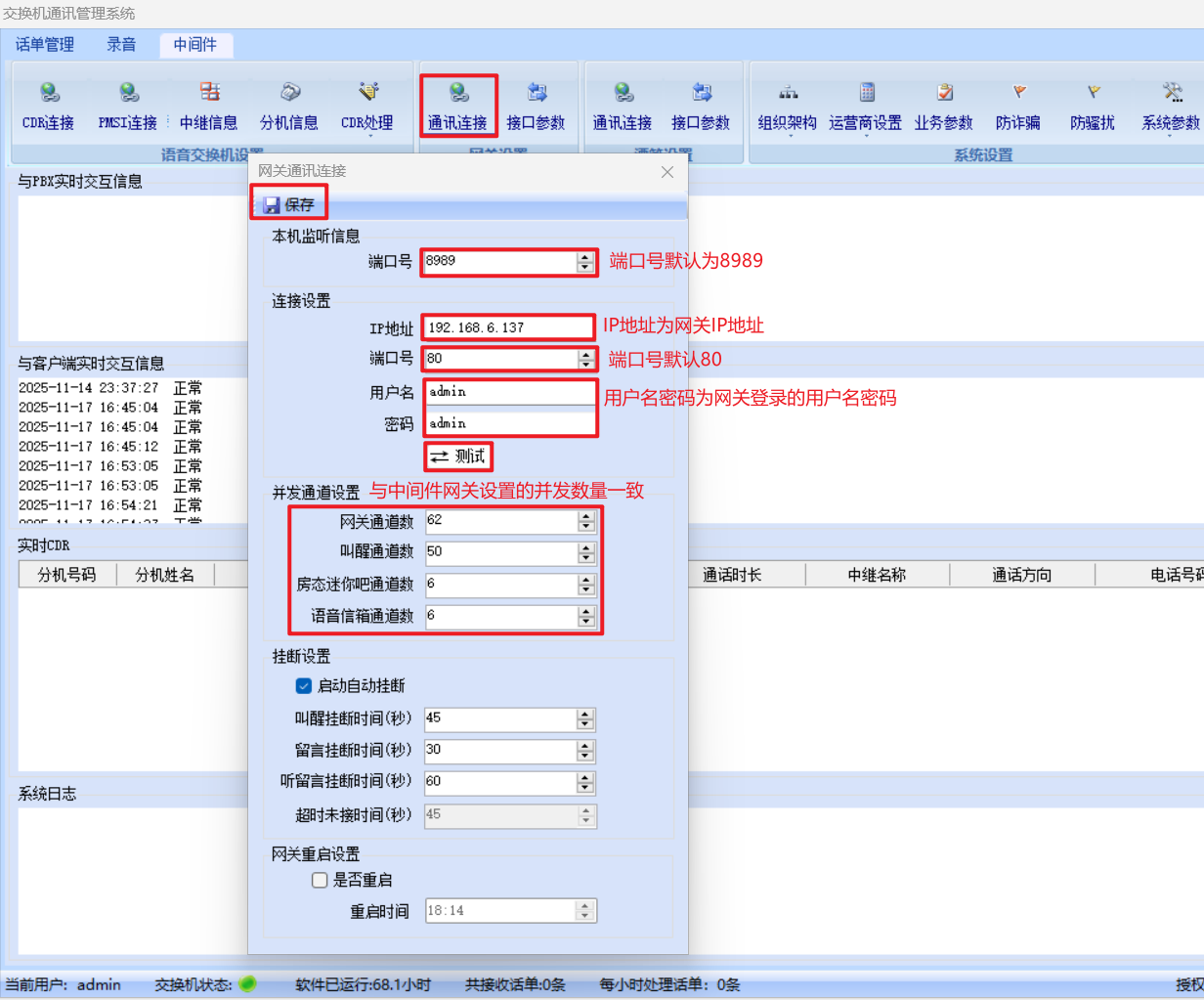

6、网关设置---通讯连接
端口号：8989，与网关端口号一致
IP地址：172.16.65.240是网关IP地址
用户名：admin
密码：admin123（密码如果修改了，在页面也需要修改；）
并发通道数需要和网关设置的一致
测试连接---成功---保存 即可

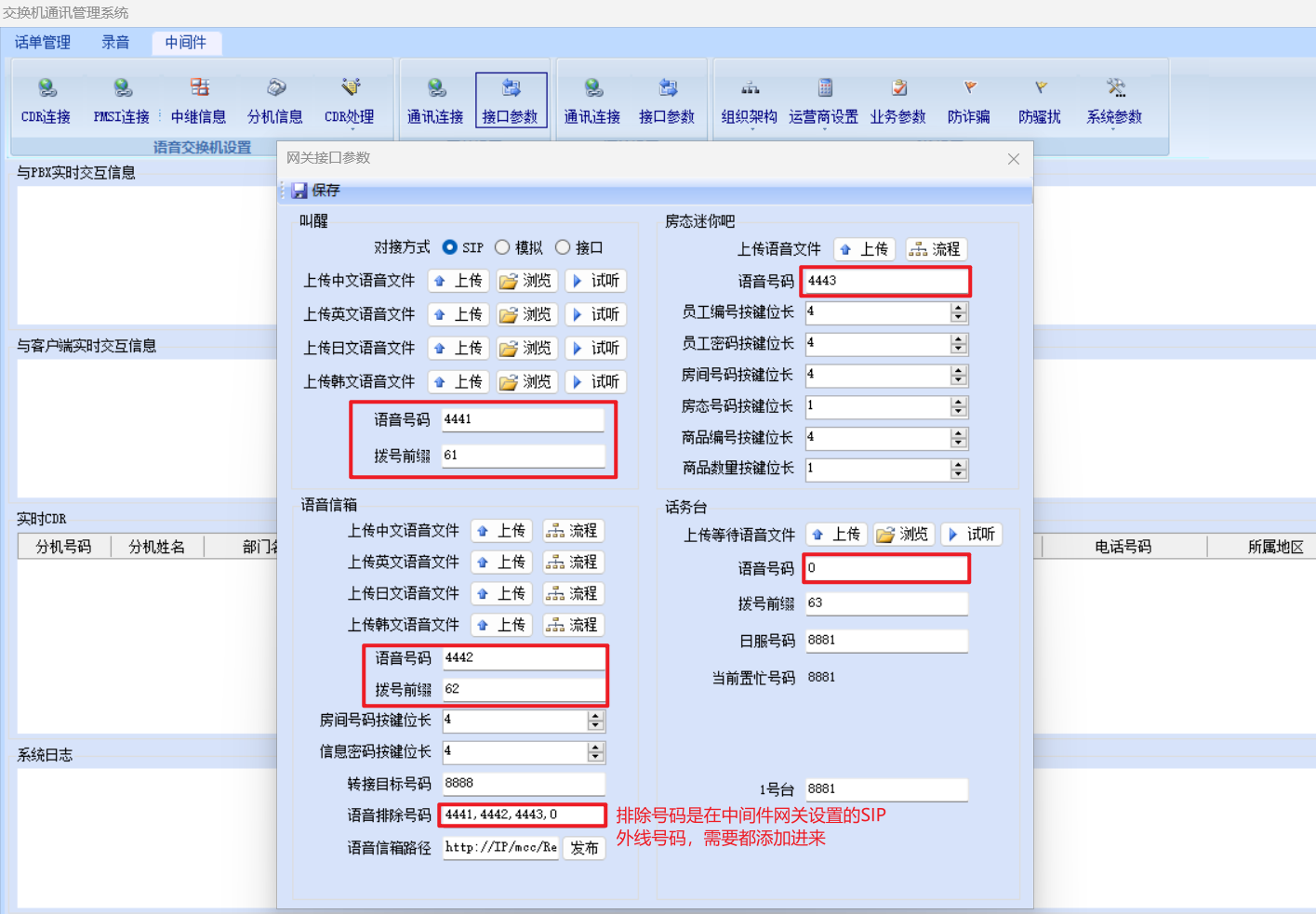

7、网关设置---网关接口参数
叫醒，语音信箱和房态迷你吧的语音号码需要和网关中设置的一致；
语音信箱中转接目标号码为语音信箱的分机号码
房间号码需要与酒店实际的房间号码一致
话务台语音号码需要和网关中设置的一致；
话务台日服号码需要与话机中设置的账号一致；
语音排除号码：填写网关SIP外线号码（包括叫醒语音号码，房态迷你吧语音号码，语音信箱语音号码、话务台语音号码）
如在中间件网关设置前缀，需要把相应的前缀填写上
配置好后，点击“保存”按钮
四、配置话务台电话
1、设置话务台电话

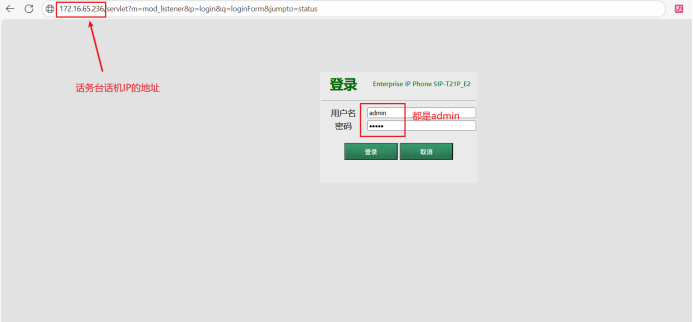

查看话务台话机的IP地址，点击话机上OK键查看IP
登陆配置信息
网址是：话机IP地址
账号：admin
密码：admin
例如：
话机IP地址：172.16.65.236
用户名：admin
密码：admin 然后点击“登入”进入配置页面

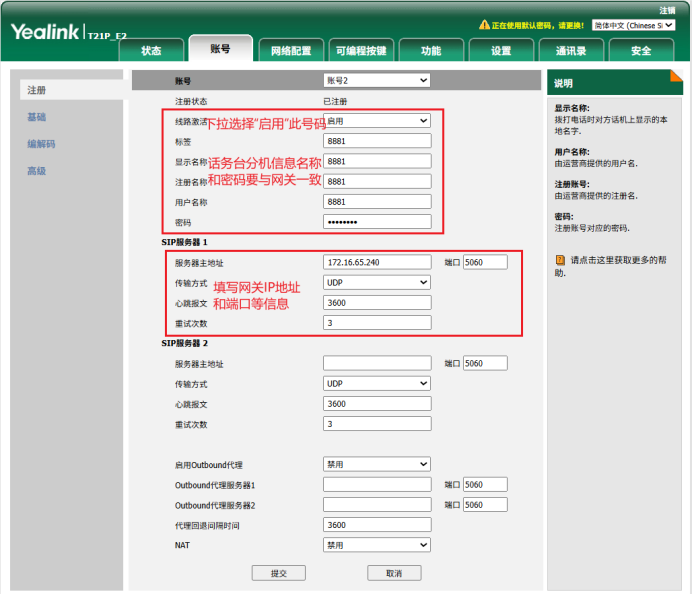

2、账号-话机账号
根据网关中IP分机设置的分机信息，来设置名称和密码
账号信息：与网关设置的分机号码信息必须一致，填写好即可
SIP服务器：填写的是网关IP地址与端口号等信息
配置好“提交”即可

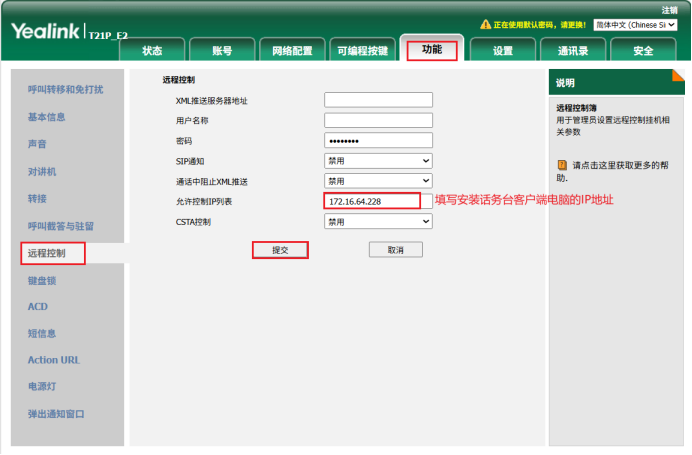

3、功能-远程控制
点击“功能”里的“远程控制”
允许控制IP列表：填写的是安装话务台的客户端IP地址

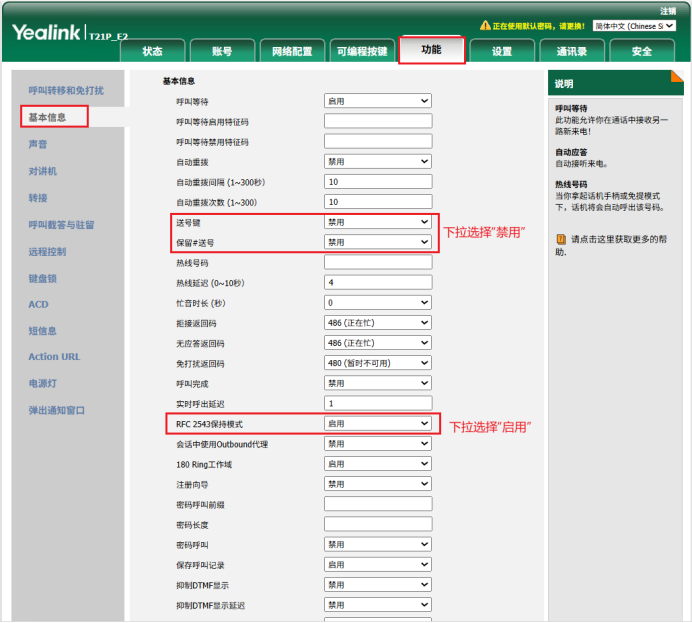

4、功能-基本信息
点击“功能”里的“基本信息”
禁用---送号键（去电盲转功能）
禁用---保留#送号（去电盲转功能）
启用---RFC 2543保持模式，目的是保持音乐

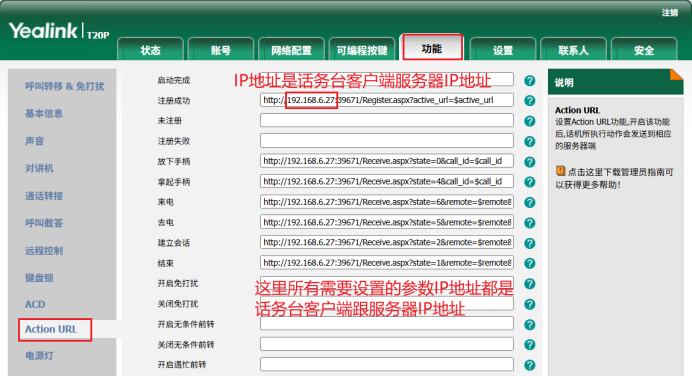

5、功能- Action URL
设置需要功能的参数；
提示：可直接复制括号里的内容，再更改IP地址部分。
注册成功(http://服务器IP地址:39671/Register.aspx?active_url=$active_url)：
放下手柄(http://服务器IP地址:39671/Receive.aspx?state=0&call_id=$call_id)：
拿起手柄(http://服务器IP地址:39671/Receive.aspx?state=4&call_id=$call_id)：
来电(http://服务器IP地址:39671/Receive.aspx?state=6&remote=$remote&type=1&call_id=$call_id)：
去电(http://服务器IP地址:39671/Receive.aspx?state=5&remote=$remote&call_id=$call_id)：
建立会话(http://服务器IP地址:39671/Receive.aspx?state=2&remote=$remote&call_id=$call_id)：
结束(http://服务器IP地址:39671/Receive.aspx?state=1&remote=$remote&call_id=$call_id)：
保持(http://服务器IP地址:39671/Receive.aspx?state=7&remote=$remote&type=1&call_id=$call_id)：
取消保持(http://服务器IP地址:39671/Receive.aspx?state=8&remote=$remote&type=1&call_id=$call_id)：
未接来电(http://服务器IP地址:39671/Receive.aspx?state=3&remote=$remote)：
拒绝来电(http://服务器IP地址:39671/Receive.aspx?state=3&remote=$remote)：
取消呼出(http://服务器IP地址:39671/Receive.aspx?state=1&remote=$remote&call_id=$call_id)：
按照相应参数填写配置就可以
五、话务台客户端配置

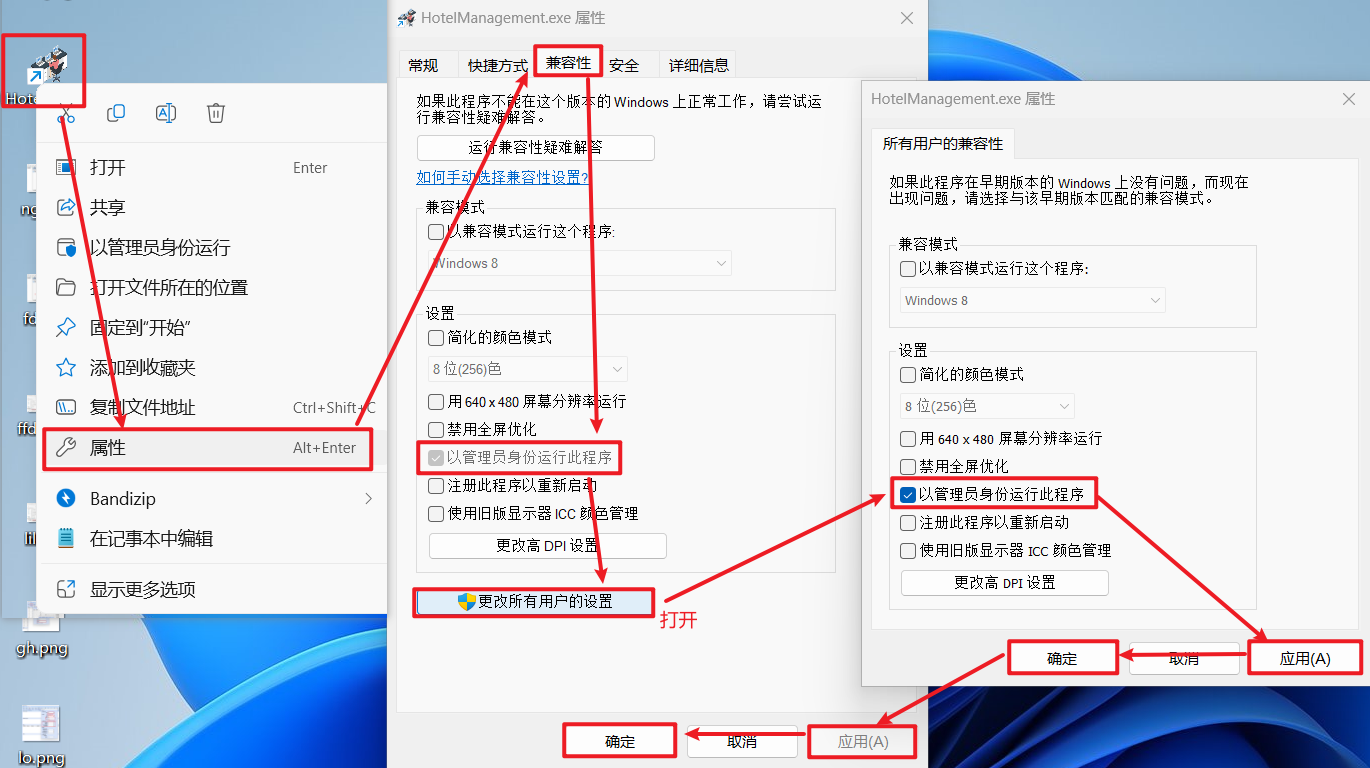

注意：在打开之前，右键单机“交换机通讯管理系统话务台”选择“属性”---“兼容性”---勾选“以管理员身份运行”，操作如下图：

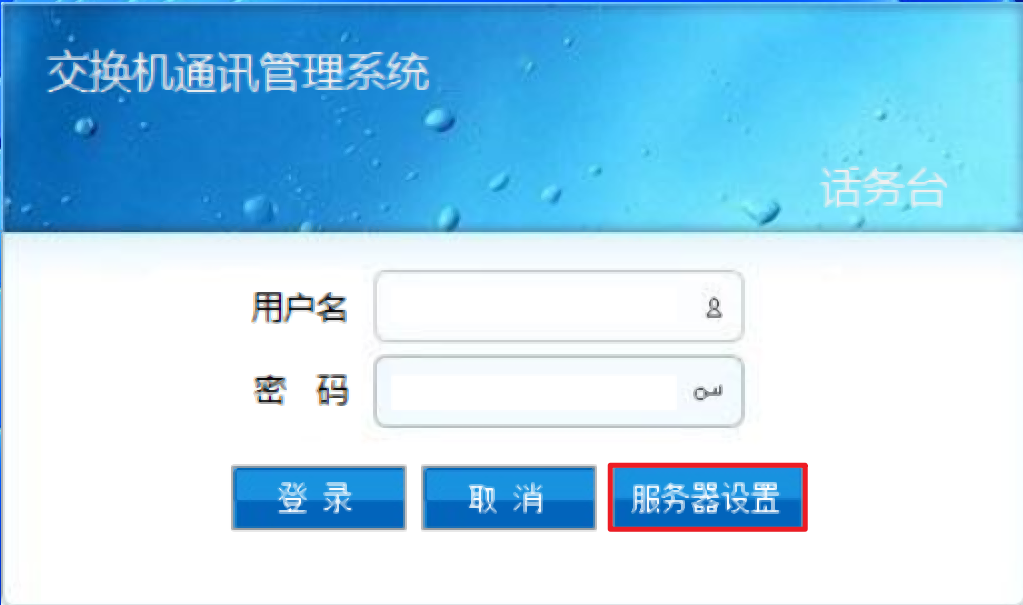

1、服务器设置
打开话务台客户端配置，首先配置“服务器设置“
服务器地址：填写交换机通讯管理系统服务器IP地址
数据库IP地址：填写交换机通讯管理系统服务器IP地址
点击“测试连接“连接成功之后，保存

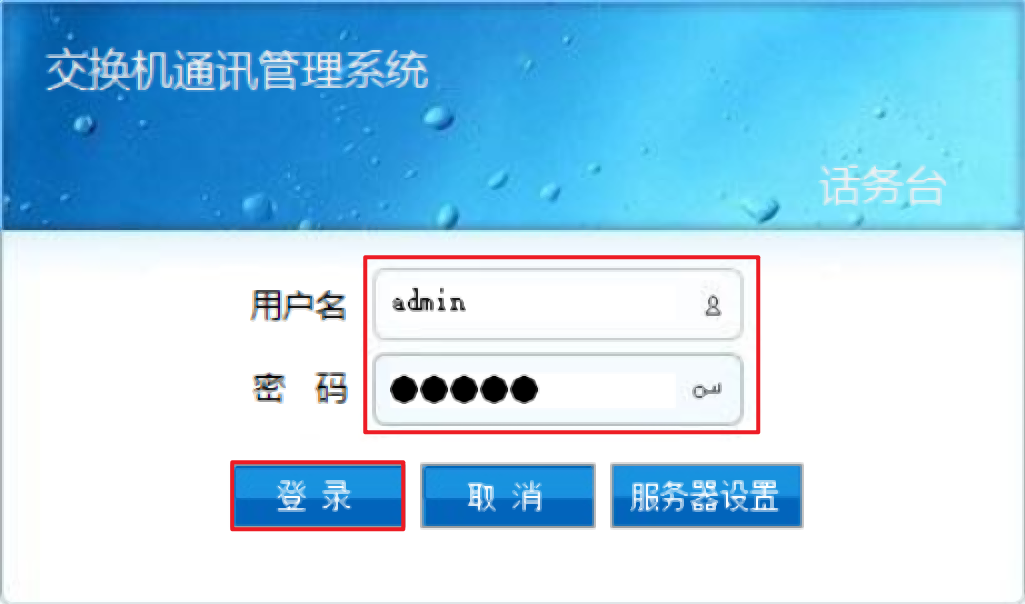

用户名：admin；密码：88888；点击登陆即可

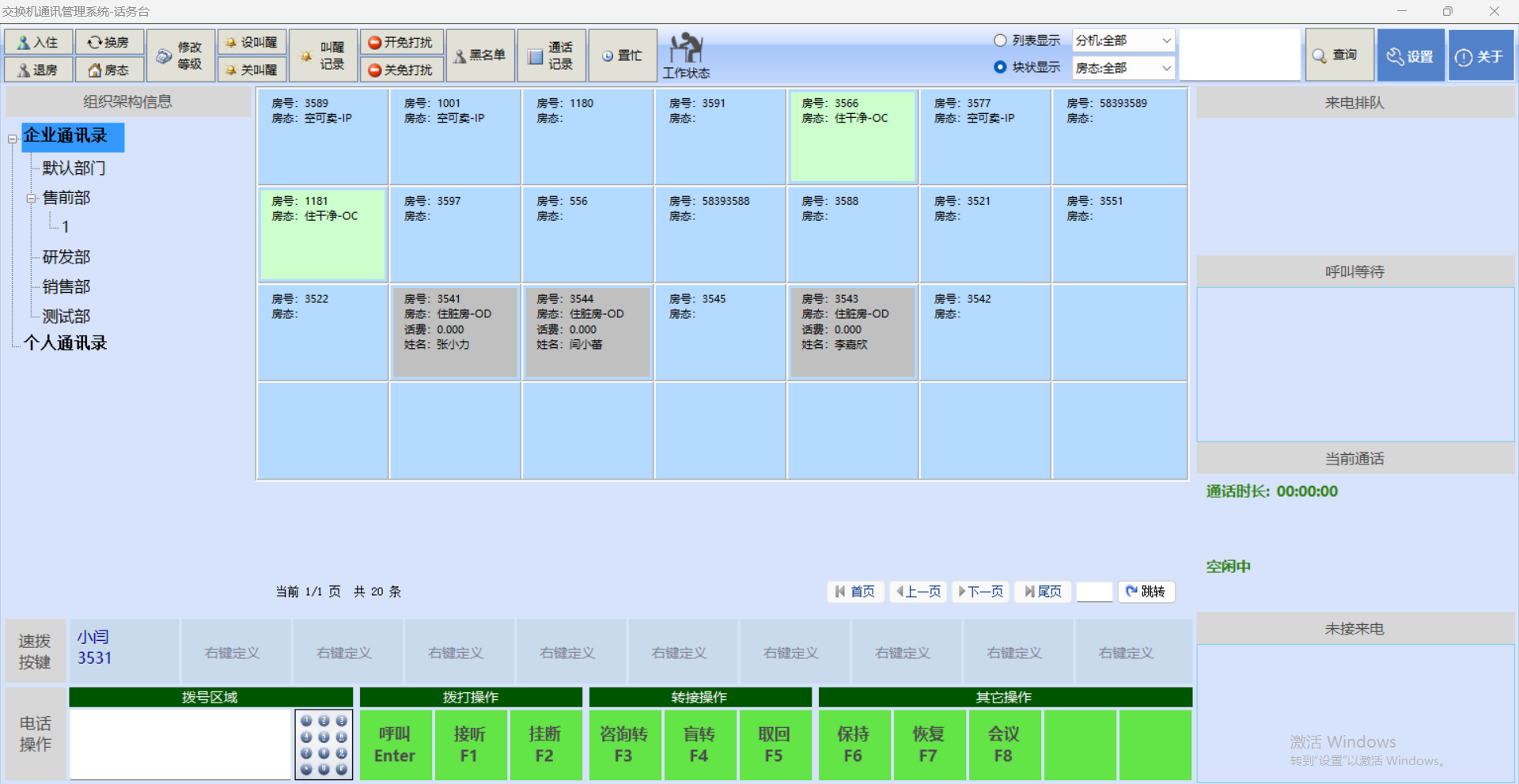

进入“话务台”客户端页面

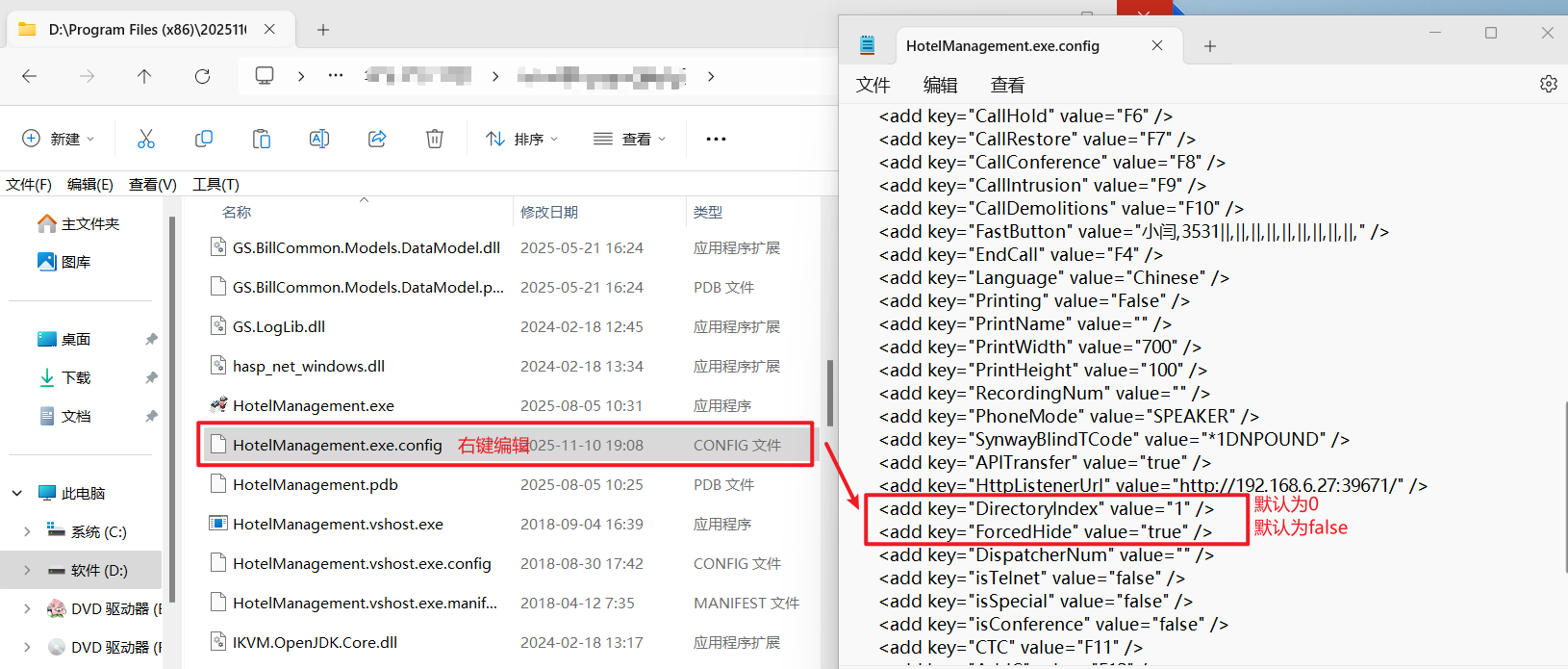

注：酒店版话务台一般不涉及“强插”“强拆”功能，并且企业通讯录一般使用较频繁，可在HotelManagement.exe.configw文件中进行参数修改。修改如下：
取消“强插”“强拆”功能：
add key="DirectoryIndex" value="1" />
企业通讯录置顶：
add key="ForcedHide" value="true" />
在HotelManagement.exe.configw文件中进行参数修改。修改如下：

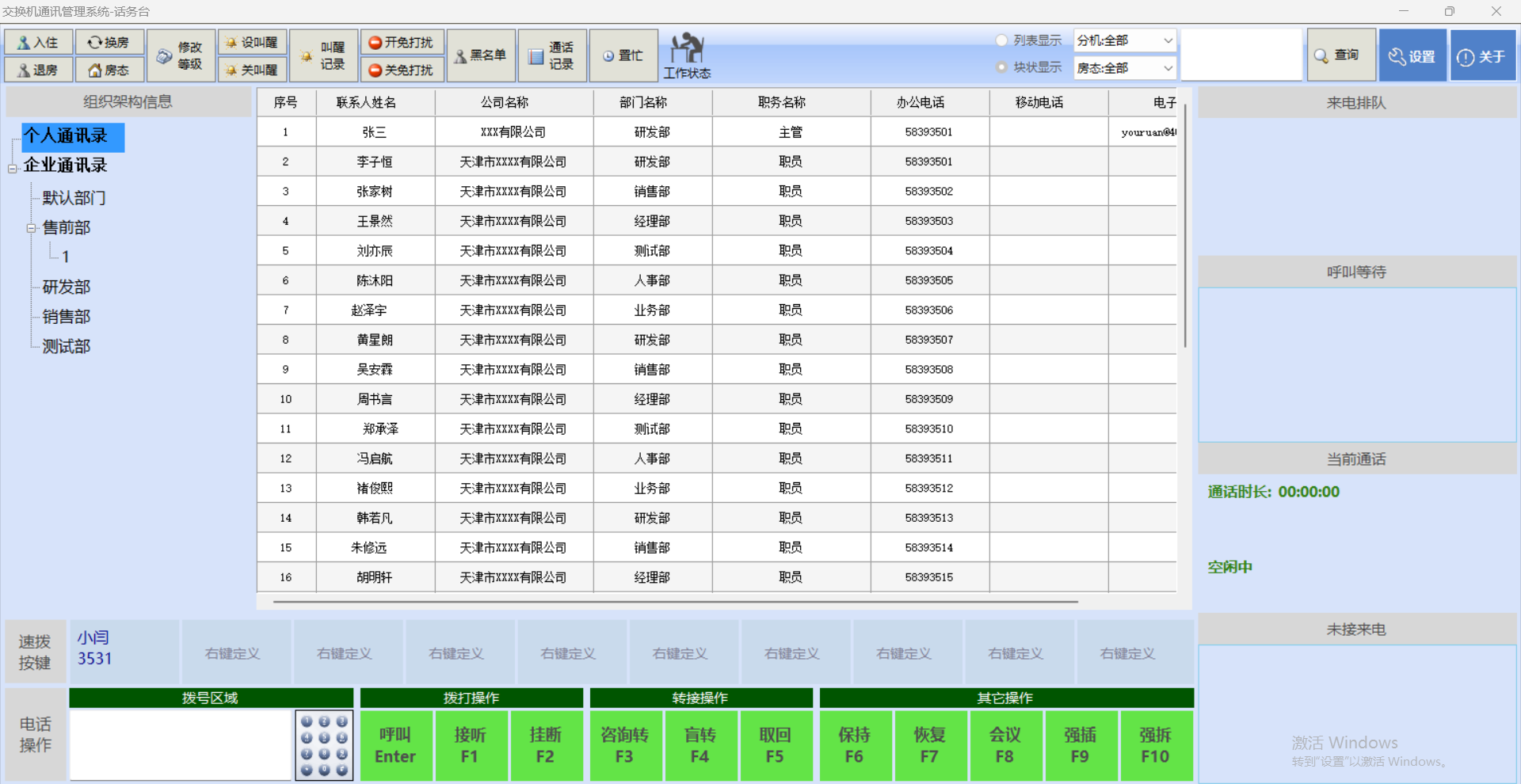

修改后界面图：
2、设置话机信息

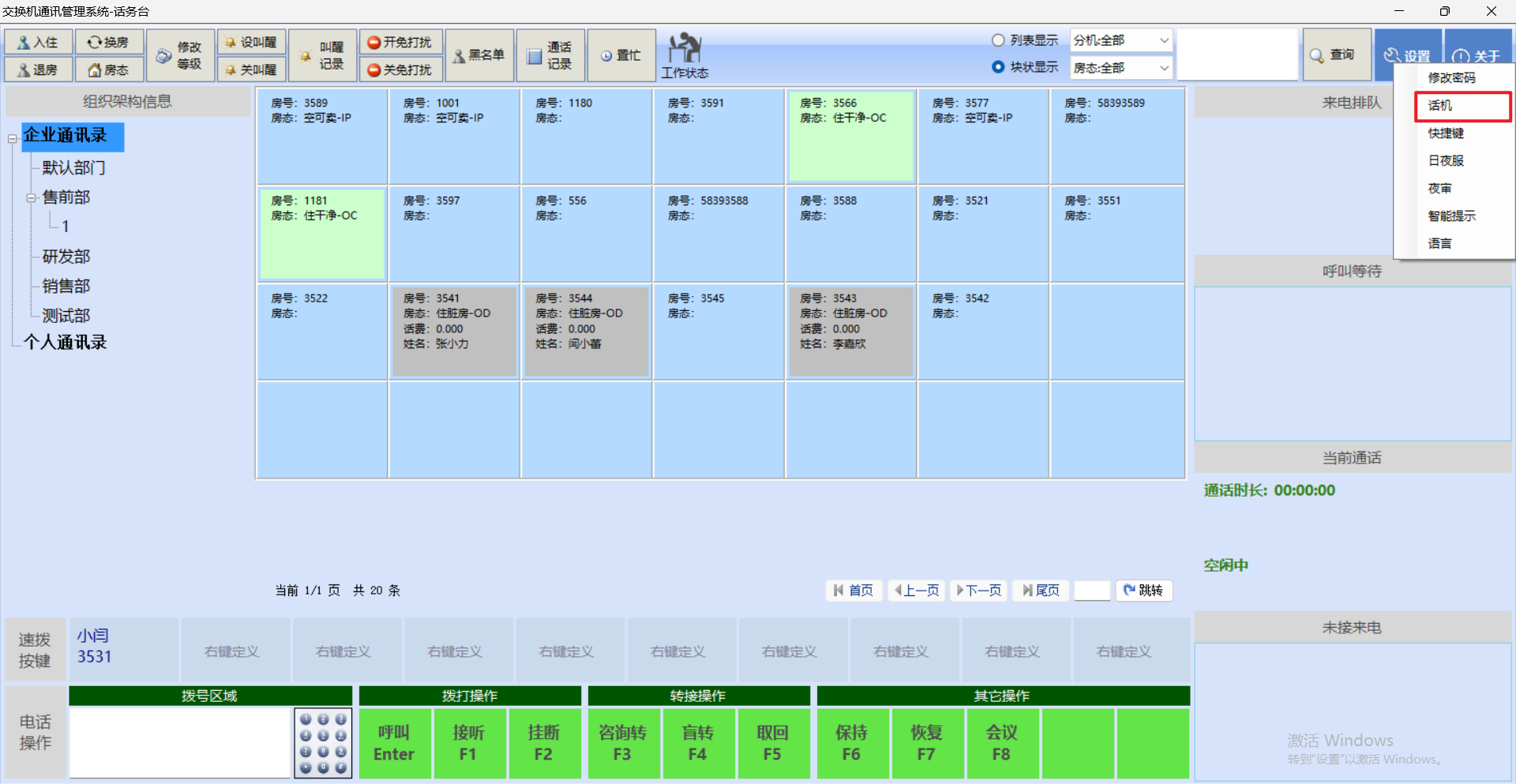

点击话务台客户端右上角的设置---话机
设置话务员话机信息
通话方式有两种：手柄模式和耳机模式 根据需求设置即可
如下图:

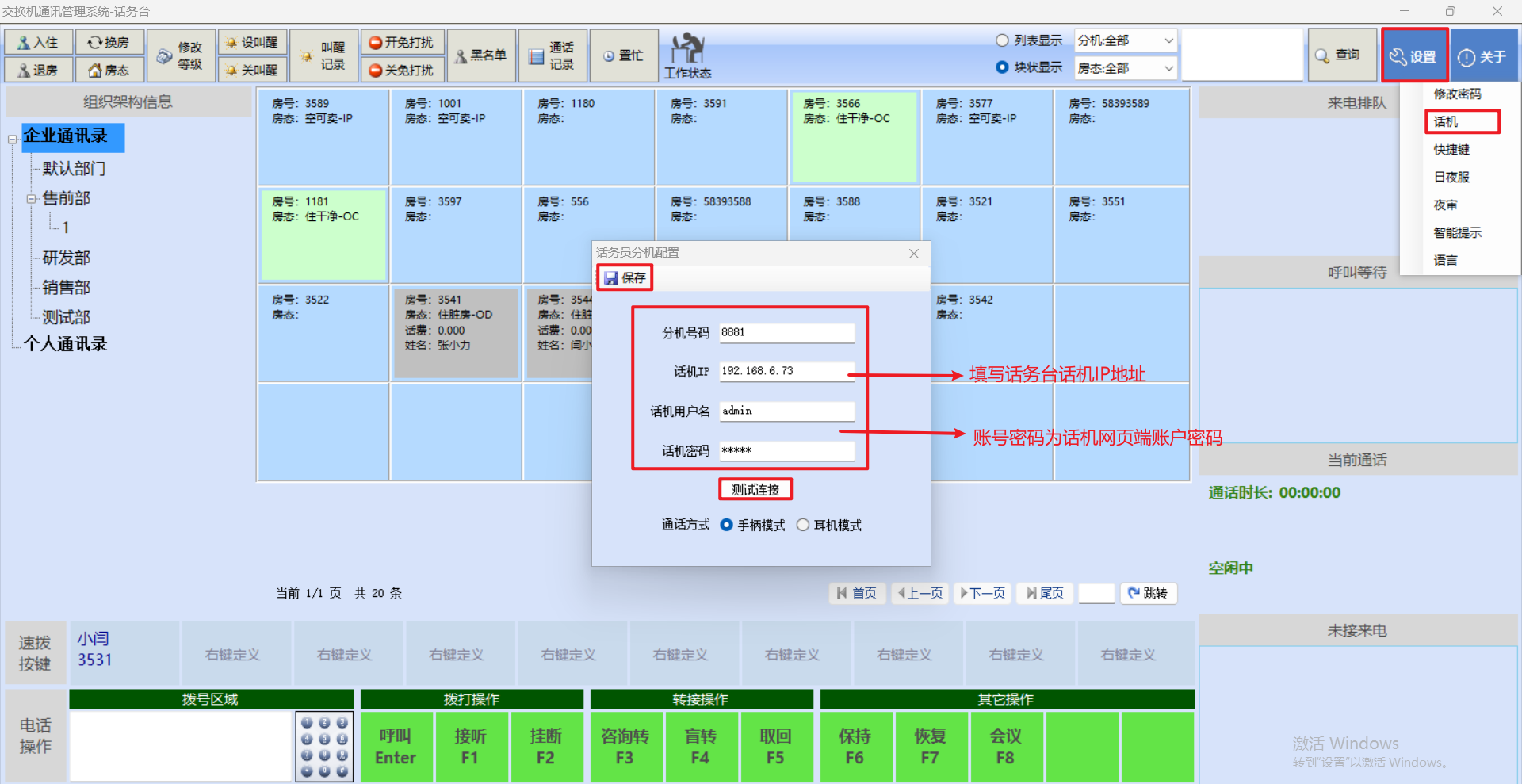

设置话务员话机信息，如下图：
注：话机密码是登录网页后台的密码
最后保存并重启客户端
